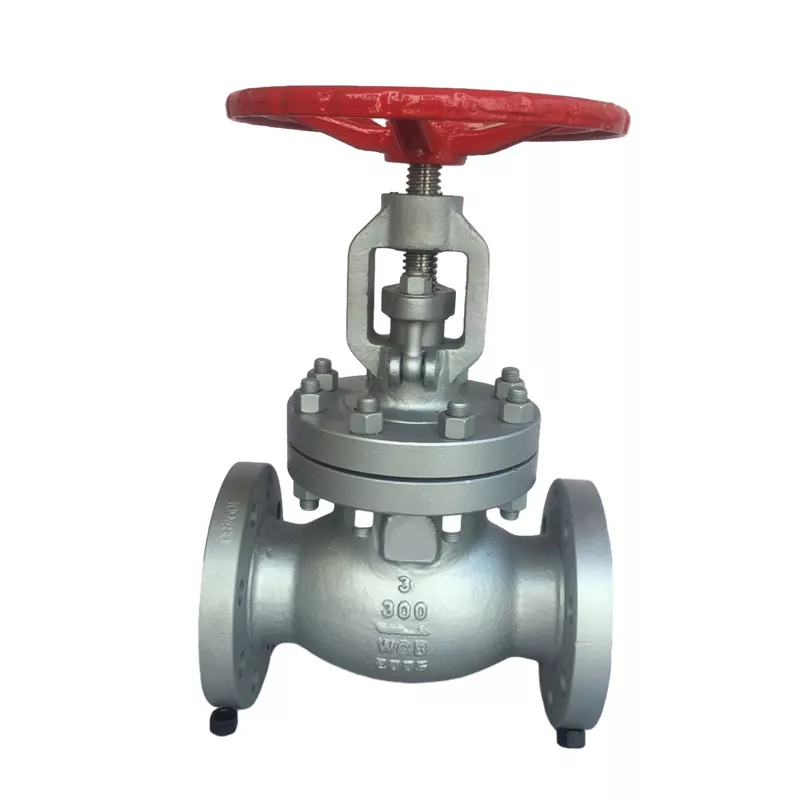

Válvulas globo de aço fundido

Válvulas globo de aço fundido deVálvula Hannosão projetados para regulação e desligamento precisos em sistemas industriais exigentes. O membro de fechamento da válvula se move ao longo da linha central da sede, oferecendo movimento linear (opções de haste ascendente ou haste não ascendente). Com materiais de aço fundido – incluindo WCB, LCB, LCC, WC6, WC9, C5 – essas válvulas oferecem forte desempenho sob estresse térmico e alta pressão diferencial.

Se você está procurandocomprar válvulas globo de aço fundido do fornecedor da China, Válvula Hannocombina 25 anos de tradição em fabricação, fundição interna e rigoroso controle de qualidade. Nossas válvulas globo são especificadas para linhas de vapor, água, óleo, gás e processos onde a capacidade de estrangulamento e a longevidade são importantes.

Definição e construção do produto

O que é uma válvula globo de aço fundido?Uma válvula de movimento linear onde o disco se move perpendicularmente à sede. Ao contrário das válvulas gaveta, as válvulas globo são adequadas para estrangulamento e operação frequente. As válvulas globo de aço fundido da Hanno Valve apresentam corpo de peça única ou castelo aparafusado, comhaste ascendente(indicação visual de posição) ouhaste não ascendentepara espaço vertical limitado. O projeto de vedação forçada garante fechamento hermético quando o disco da válvula é pressionado contra a sede pelo torque da haste.

Princípio operacional e mecanismo de vedação

Como a força de vedação e a pressão média atuam ao longo do mesmo eixo (direções opostas), a válvula globo requer um torque de fechamento mais alto em comparação com as válvulas gaveta. Os engenheiros da Hanno Valve otimizam a largura da sede e a geometria do disco para fornecer vedação confiável e, ao mesmo tempo, reduzir o atrito desnecessário. Para aplicações com fluidos contaminados ou partículas sólidas, recomendamos o design de superfície de vedação cônica. Em serviços limpos (vapor, condensado, óleo), os anéis de vedação planos são uma escolha econômica e durável.

Válvula Hanno vs. fornecedores típicos

Vantagem de fundição interna:A Hanno Valve opera sua própria fundição usando tecnologia de areia pré-revestida, garantindo alta precisão, menos defeitos de porosidade e química consistente do material (WCB, WC6, etc.). Isto se traduz em maior vida útil e estabilidade dimensional.

Variedade e rastreabilidade de materiais:Gama completa: WCB, LCB, LCC, WC6, WC9, C5 (CF8/CF8M a pedido). Cada válvula recebe rastreabilidade do número de calor e relatórios de NDE.

Prazo de entrega mais curto e opções personalizadas:Fundição e usinagem integradas (150 funcionários + técnicos seniores) reduzem o tempo de entrega em comparação com fundições terceirizadas. Conexões finais sob medida, operadores de engrenagem, castelos estendidos disponíveis.

Referência do projeto – Planta Petroquímica, Sudeste Asiático

Em 2023, uma refinaria exigiu válvulas globo de aço fundido para distribuição de vapor de alta pressão (540°C, Classe 900). A Hanno Valve forneceu válvulas globo classe WC9 com sedes revestidas em Stellite. Após 14 meses de operação contínua, as taxas de vazamento permaneceram abaixo dos padrões API 598 e o cliente relatou custos de manutenção mais baixos. Isso ressalta por que os engenheiros optam porcomprar válvulas globo de aço fundido do fornecedor chinês Válvula Hannopara aplicações críticas.

Principais vantagens e orientação de aplicação

1. Estrangulamento e regulação superiores:O deslocamento do disco permite um controle preciso do coeficiente de fluxo (Cv). Em comparação com válvulas gaveta ou esfera, as válvulas globo de aço fundido da Hanno Valve fornecem controle estável mesmo em baixas vazões, reduzindo o golpe de aríete e a vibração. Usado em estações de alimentação de água de caldeiras, injeção de produtos químicos e descida de vapor.

2. Serviço de alta pressão/alta temperatura:Materiais como WC6 (1¼% Cr-½% Mo) e WC9 (2¼% Cr-1% Mo) retêm resistência mecânica acima de 550°C. Os contornos do corpo são otimizados usando simulações CFD para reduzir a turbulência e a erosão.

3. Design de fácil manutenção:Estrutura simples significa desmontagem mais fácil. Os anéis dos assentos são renováveis; o banco traseiro fornece vedação da haste durante a substituição on-line da gaxeta. Adequado para plantas com cronogramas de manutenção de rotina.

4. Guia de seleção de materiais:WCB para água/óleo/gás até 425°C; LCB/LCC para serviços de baixa temperatura até -46°C; WC6/WC9 para vapor/hidrocarbonetos de alta temperatura; C5 (5% Cr-½% Mo) para serviços levemente corrosivos em altas temperaturas. Opções de revestimento duro disponíveis para resistência à erosão.

Perguntas frequentes (FAQ)

A Hanno Valve pode fornecer válvulas globo de aço fundido com atuadores pneumáticos?
Sim, fornecemos válvulas globo com atuadores elétricos, pneumáticos ou hidráulicos para controle automatizado. Especifique os requisitos de controle (on-off ou modulante).

Diferença entre haste ascendente e haste não ascendente?
A haste ascendente (OS&Y) fornece um indicador visual de posição. A haste não ascendente é usada onde o espaço vertical é limitado (por exemplo, subterrâneo ou sob isolamento). Ambos disponíveis.

Adequação para estrangulamento com sólidos arrastados?
Para meios contendo partículas sólidas, recomendamos superfície de vedação cônica ou acabamento endurecido (estelite/carboneto de tungstênio) para prolongar a vida útil.

Que documentação é fornecida com cada válvula?
Relatórios de testes de materiais (EN 10204 3.1), certificado de testes hidrostáticos, relatório dimensional e NDE (MT/PT/RT) mediante solicitação. Todas as válvulas rastreáveis ​​com códigos de calor.

Por que Hanno Valve em vez de outros fornecedores da China?
A fabricação verticalmente integrada (fundição + usinagem + montagem) garante controle de qualidade rigoroso, prazo de entrega mais curto e preços competitivos. 25 anos de experiência, técnicos seniores e controle interno total.
