Válvula de retenção forjada grátis

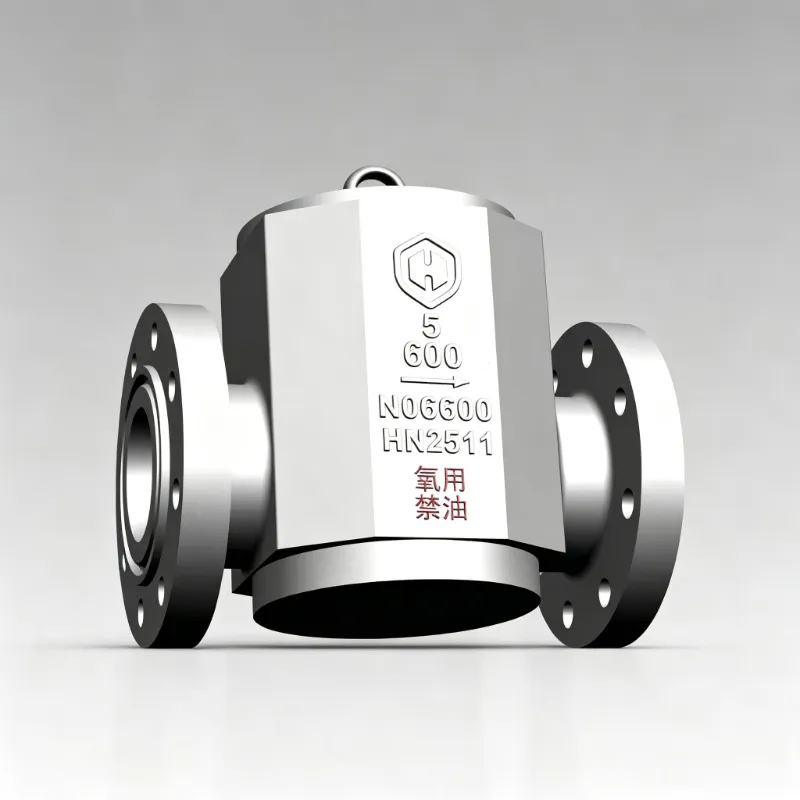

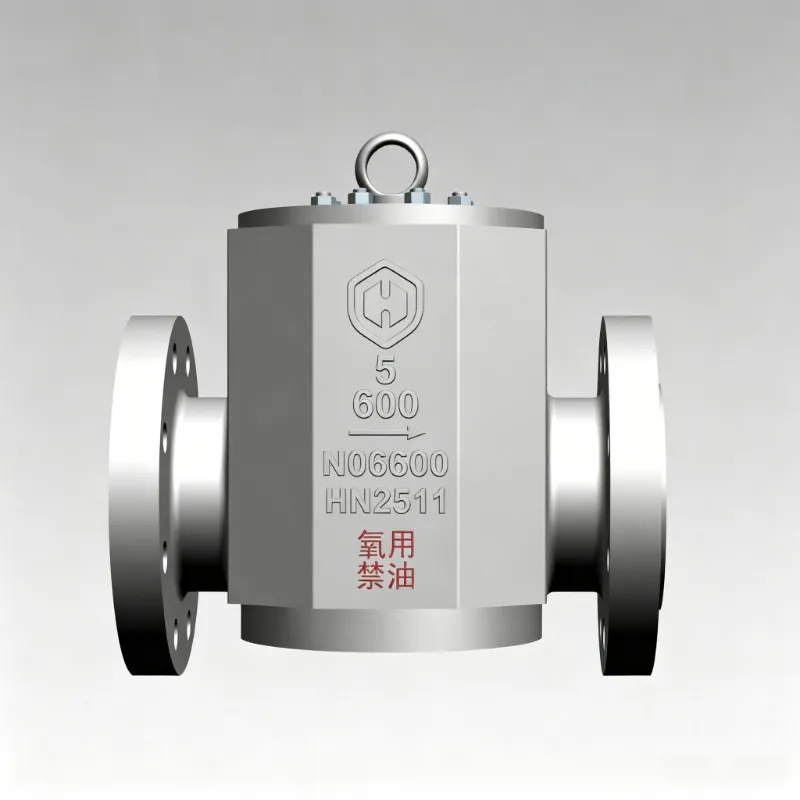

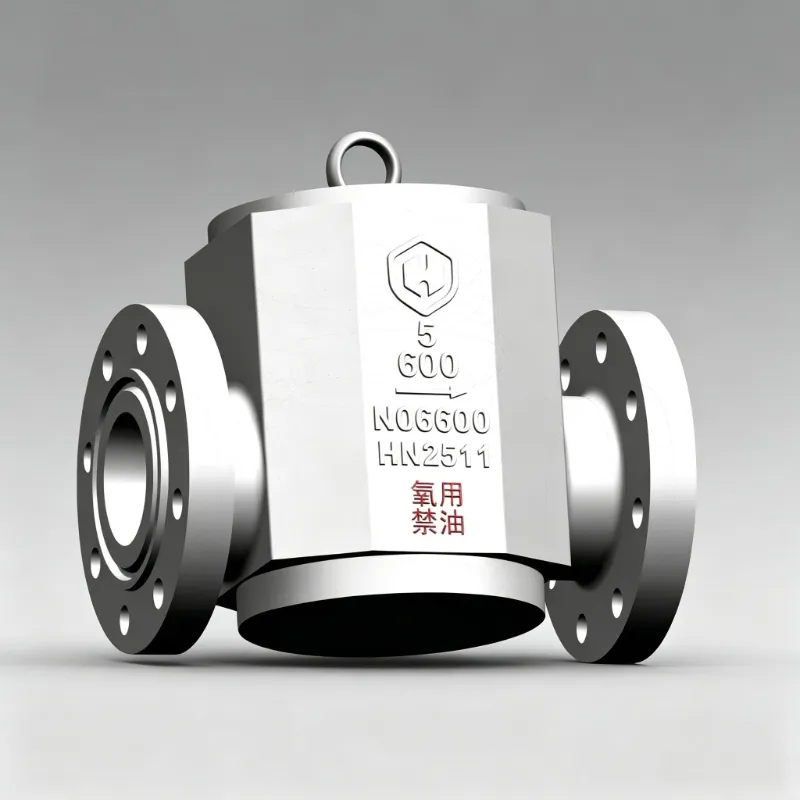

A Hanno Valve fabrica a válvula de retenção forjada gratuitamente na China para aplicações industriais exigentes. Esta válvula de retenção tipo swing é fabricada com material Inconel 600 e projetada para serviço com oxigênio. Todas as peças da válvula passam por um rigoroso tratamento de desengorduramento antes da entrega.

Projeto de válvula de retenção oscilante para fluxo unidirecional

Uma válvula de retenção é uma válvula automática que permite que o fluido flua em uma direção e evita o fluxo reverso.

Esta válvula de retenção forjada gratuitamente usa um disco tipo swing. O disco se move na direção do meio e fecha quando ocorre o fluxo reverso, ajudando a evitar o refluxo na tubulação.

A válvula é adequada para aplicações onde é necessária proteção contra fluxo reverso para tubulações e equipamentos conectados.

Forjamento Livre e Material Inconel 600

Esta válvula é fabricada com tecnologia de forjamento livre. Comparado com uma estrutura fundida convencional, o processo de forjamento pode fornecer propriedades mecânicas melhoradas e uma estrutura de grão refinada.

A válvula usa Inconel 600, uma liga de níquel-cromo usada para aplicações que exigem resistência à corrosão e desempenho em altas temperaturas.

De acordo com os requisitos técnicos fornecidos, o material também está sujeito a requisitos de composição química, tratamento térmico e estrutura metalográfica.

Projetado para serviço de oxigênio

O serviço de oxigênio dá especial importância à limpeza dos componentes da válvula.

Para esta aplicação, todas as partes da válvula passam por um rigoroso tratamento de desengorduramento. O processo de desengorduramento é uma parte importante da preparação da válvula para serviço com oxigênio.

Os requisitos técnicos fornecidos também especificam requisitos relacionados com a limpeza da válvula e dos seus componentes.

Especificações Técnicas

1. Lista de materiais (BOM)

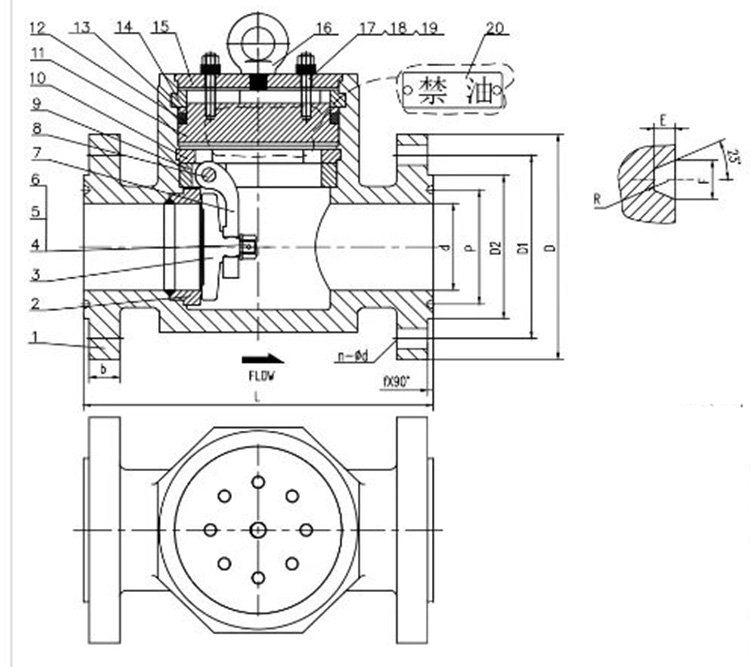

2. Especificações dimensionais

Padrões Aplicáveis

A válvula foi projetada e testada de acordo com os padrões especificados na documentação técnica fornecida.

API 594

API 594 é especificada como padrão de projeto para esta válvula de retenção.

API 598

API 598 é especificada para inspeção de válvulas e testes de pressão. O desenho fornecido especifica uma pressão de teste de carcaça de 154 bar, uma pressão de teste de sede de 113 bar e um teste de vedação de baixa pressão de 6 bar.

ASME B16.5

As dimensões do flange e os requisitos de conexão seguem ASME B16.5 conforme especificado na documentação técnica.

ASME B16.10

A dimensão face a face é projetada de acordo com ASME B16.10.

Requisitos de inspeção e qualidade

Os requisitos técnicos fornecidos pela Hanno Valve especificam os requisitos de inspeção que abrangem materiais, peças que contêm pressão, componentes do corpo da válvula e testes finais.

Os requisitos incluem:

Controle de composição química para o material especificado

Tratamento térmico de acordo com os requisitos ASTM e EN aplicáveis

Inspeção metalográfica conforme ASTM E381

Inspeção 100% UT e PT para peças contendo pressão especificada

Inspeção 100% RT para componentes específicos da válvula fundida

Teste de pressão de acordo com os requisitos especificados da API 598

Requisitos de desempenho antiestático

Tratamento desengordurante rigoroso para serviço de oxigênio

Para desempenho antiestático, os requisitos técnicos especificam uma resistência de aterramento inferior a 10 Ω e uma resistência flange a flange inferior a 0,03 Ω.

Detalhes de fabricação

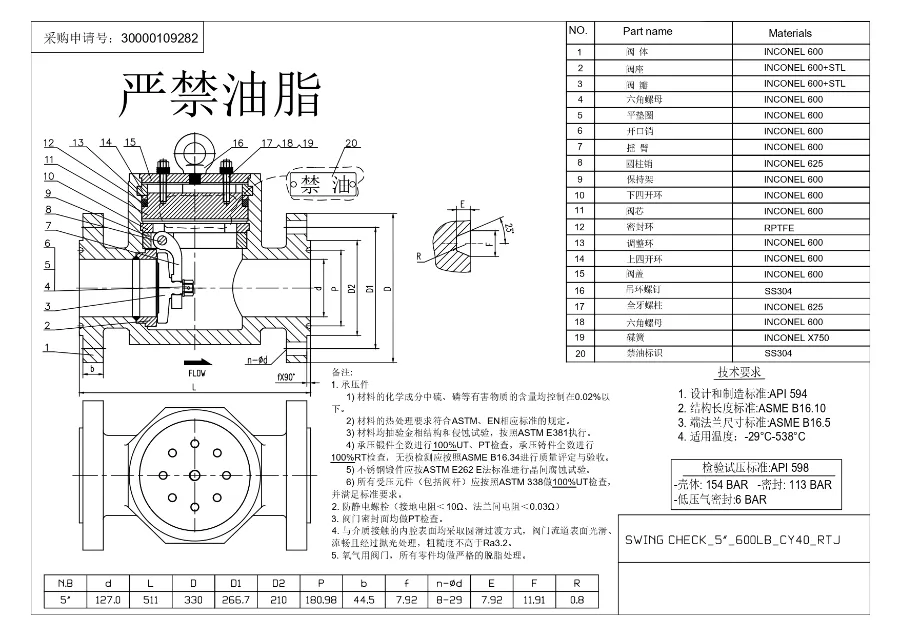

O desenho técnico especifica uma válvula de 5 polegadas com diâmetro nominal de 127 mm e dimensão face a face de 511 mm.

Os requisitos técnicos fornecidos também especificam a faixa de temperatura aplicável de -29°C a 538°C.

Esses requisitos dimensionais e técnicos fornecem uma referência para seleção de engenharia, instalação de tubulações e inspeção.

Sobre Válvula Hanno

Hanno Valve é a marca de válvula da Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo tem mais de 25 anos de experiência na fabricação de válvulas e está localizada na área da indústria de válvulas de Bihu em Lishui, Zhejiang, China. A empresa possui uma área de produção de aproximadamente 18.000㎡ e mais de 150 funcionários, incluindo mais de 32 técnicos seniores.

Os principais produtos da empresa incluem:

Válvulas de gaveta

Válvulas de retenção

Válvulas globo

Válvulas para centrais elétricas

A Hengnuo também opera sua própria fundição. A fundição utiliza tecnologia de areia pré-revestida para produzir peças fundidas para as operações de fabricação de válvulas da empresa.

Capacidade de fabricação da válvula Hanno

Perguntas frequentes

Que tipo de válvula de retenção é essa?

Esta é uma válvula de retenção do tipo swing. A válvula usa um disco oscilante para permitir o fluxo em uma direção e evitar o fluxo reverso.

Que material é usado para esta válvula de retenção forjada gratuitamente?

A válvula é fabricada com material Inconel 600.

Esta válvula foi projetada para serviço com oxigênio?

Sim. As informações do produto fornecidas especificam a válvula para serviço com oxigênio e todas as peças da válvula passam por um rigoroso tratamento de desengorduramento.

Quais padrões são especificados para a válvula?

A documentação técnica fornecida especifica API 594, API 598, ASME B16.5 e ASME B16.10.

Qual é a faixa de temperatura aplicável?

A faixa de temperatura aplicável especificada é de -29°C a 538°C.

Qual é o tamanho mostrado no desenho técnico?

O desenho fornecido mostra uma válvula de 5 polegadas, com diâmetro nominal de 127 mm e dimensão face a face de 511 mm.
