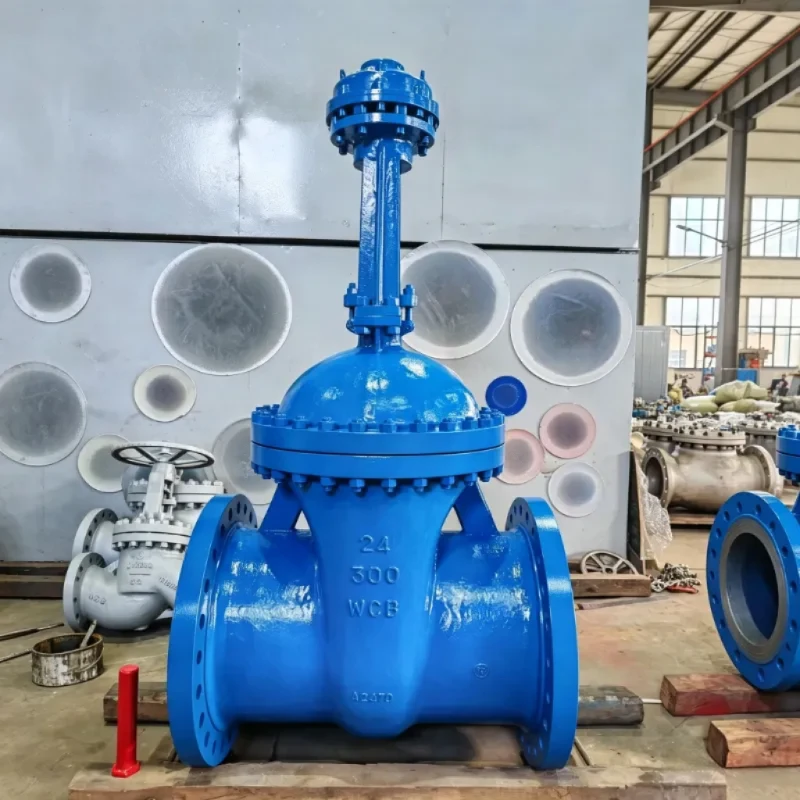

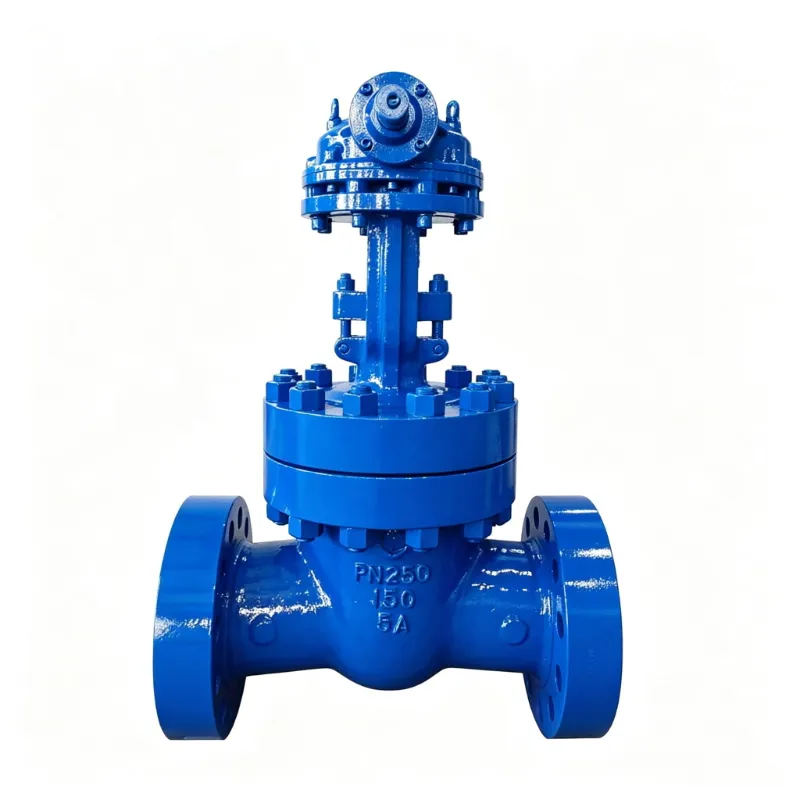

Válvula gaveta da caixa de engrenagens

A válvula gaveta da caixa de engrenagens Hanno Valve combina a função de isolamento de uma válvula gaveta em cunha com operação manual engrenada. A linha disponível abrange DN150–DN1400, com classes de pressão até Classe 2500. A válvula foi projetada de acordo com API 600 e ASME B16.34 e testada de acordo com API 598.

Recursos do produto

Operação manual assistida por caixa de câmbio

O principal objetivo da caixa de engrenagens é reduzir o esforço manual necessário para operar uma válvula gaveta grande. Em vez de aplicar a força do volante diretamente ao mecanismo de operação da válvula, a caixa de engrenagens oferece vantagem mecânica por meio da transmissão por engrenagens.

Esta configuração é particularmente útil quando a válvula é grande ou o torque operacional é muito alto para a operação prática do volante manual.

Projeto de válvula gaveta em cunha

A caixa de engrenagens é combinada com uma válvula gaveta em cunha. A comporta se move para abrir ou fechar a tubulação, proporcionando a função básica de isolamento esperada de uma válvula gaveta.

Quando a válvula está totalmente aberta, a comporta é levantada para fora da passagem de fluxo, permitindo que a válvula desempenhe sua função de isolamento de passagem total.

Classes de grande porte e alta pressão

A Hanno Valve fornece válvulas gaveta para caixas de engrenagens de DN150 a DN1400, com classes de pressão disponíveis até Classe 2500.

Esta linha permite que a configuração da caixa de engrenagens seja considerada para sistemas de tubulações industriais de grande diâmetro onde a operação manual é necessária.

Flange superior ISO 5210

A válvula está disponível com flange superior ISO 5210 para possível atualização futura do atuador.

Se um projeto inicialmente requer operação manual, mas pode exigir a operação do atuador posteriormente, a interface do atuador pode ser considerada durante a seleção da válvula e fase de compra.

Especificações Técnicas

Item	Especificação
Nome do produto	Válvula gaveta da caixa de engrenagens
Tipo de válvula	Válvula de gaveta em cunha
Operação	Caixa de velocidades manual
Caixa de velocidades	Engrenagem cônica ou engrenagem reta
Tamanho nominal	DN150–DN1400
Classe de Pressão	Até Classe 2500
Flange Superior	ISO 5210
Padrões de projeto	API 600/ASME B16.34
Padrão de teste	API 598
Função principal	Isolamento de pipeline

Material, tipo de conexão, classificação de pressão-temperatura e outros detalhes de configuração devem ser confirmados de acordo com a especificação específica da válvula e requisitos de compra.

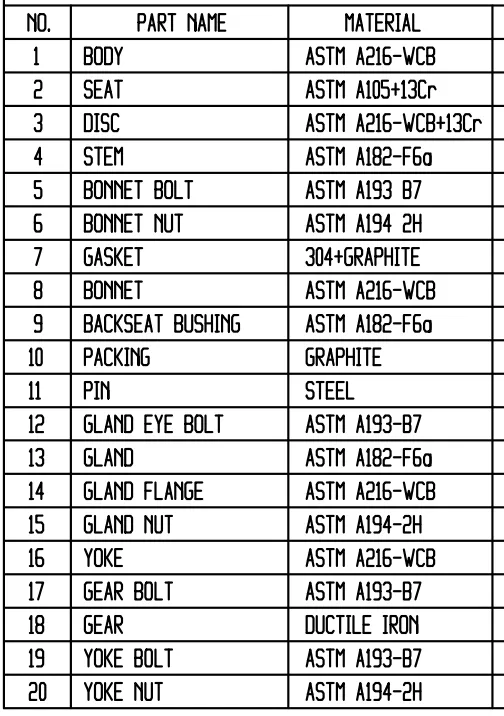

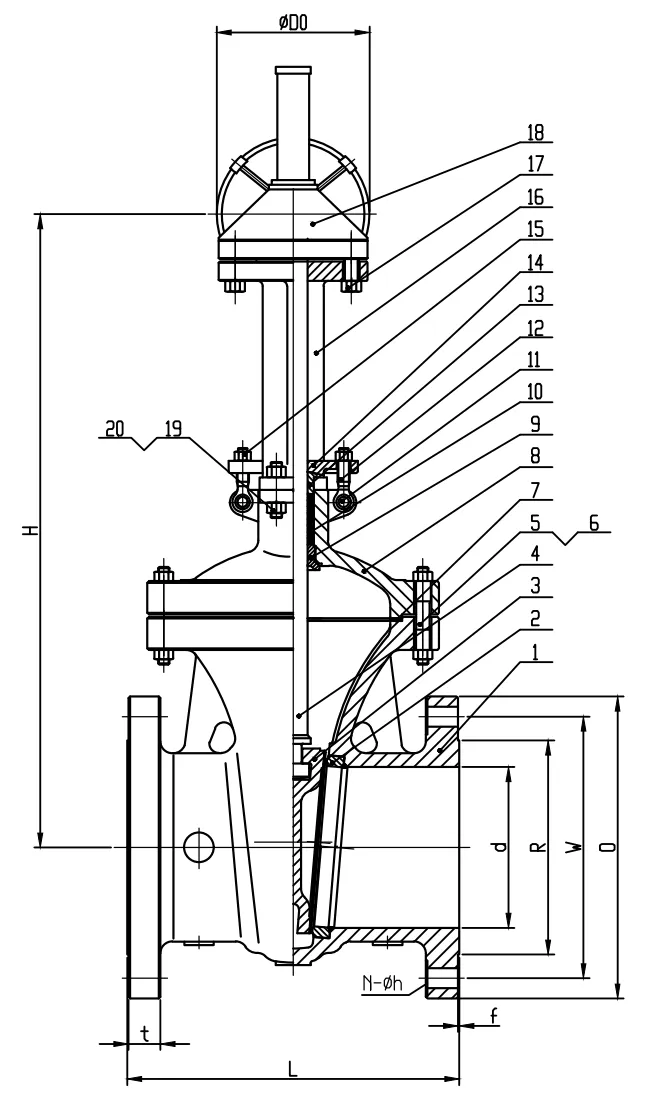

Principais peças e materiais

A lista de materiais a seguir é baseada nas especificações de produto disponíveis para esta válvula gaveta da caixa de engrenagens.

Não.	Nome da peça	Material
1	Corpo	ASTM A216-WCB
2	Assento	ASTM A105 + 13Cr
3	Disco	ASTM A216-WCB + 13Cr
4	Tronco	ASTM A182-F6a
5	Boné	ASTM A216-WCB
6	Bucha do banco traseiro	ASTM A182-F6a
7	Embalagem	Grafite
8	Junta	304 + Grafite
9	Glândula	ASTM A182-F6a
10	Flange da glândula	ASTM A216-WCB
11	Jugo	ASTM A216-WCB
12	Engrenagem	Ferro Dúctil
13	Parafuso do capô	ASTM A193 B7
14	Porca do capô	ASTM A194 2H
15	Parafuso de olhal da glândula	ASTM A193-B7
16	Porca de glândula	ASTM A194-2H
17	Parafuso de engrenagem	ASTM A193-B7
18	Parafuso de Jugo	ASTM A193-B7
19	Jugo Porca	ASTM A194-2H
20	Alfinete	Aço

A configuração do material deve ser verificada em relação ao desenho final da válvula, especificação técnica e pedido de compra antes da produção.

Aplicativos

A válvula gaveta da caixa de engrenagens destina-se a sistemas de tubulações industriais onde o isolamento manual é necessário e o torque de operação da válvula torna a operação direta do volante impraticável.

Gasodutos

Tubulações de grande diâmetro podem exigir torque operacional mais alto. A caixa de engrenagens oferece vantagem mecânica para operação manual da válvula e, portanto, é adequada para aplicações de isolamento de grandes tubulações.

Refinarias

Os sistemas de tubulação de refinaria usam válvulas de isolamento em diferentes linhas de processos e serviços públicos. A configuração da caixa de engrenagens pode ser selecionada para válvulas grandes onde a operação manual requer vantagem mecânica adicional.

Usinas Elétricas

A tubulação da usina pode envolver válvulas de grandes tamanhos e classes de pressão mais altas. As válvulas gaveta da caixa de engrenagens da Hanno Valve estão disponíveis até a classe 2500 para aplicações que exigem a classe de pressão correspondente.

Sistemas de Água

Grandes tubulações de água podem usar válvulas de isolamento de grande diâmetro. Uma caixa de engrenagens pode tornar a operação manual mais gerenciável quando a operação direta do volante exigir um torque operacional substancial.

Padrões e Qualidade

API 600

A válvula foi projetada de acordo com os requisitos API 600 aplicáveis ​​a válvulas gaveta de aço.

ASME B16.34

ASME B16.34 é usado como padrão de projeto para a válvula.

API 598

A inspeção da válvula e o teste de pressão são realizados de acordo com API 598 conforme especificado para o produto.

Os documentos exatos de inspeção, requisitos de teste e padrões adicionais de projeto devem ser confirmados de acordo com as especificações técnicas do cliente.

Sobre Válvula Hanno

A válvula Hanno é fabricada pela Zhejiang Hengnuo Valve Manufacturing Co., Ltd., localizada na área da indústria de válvulas de Bihu, Lishui, Zhejiang, China.

Hengnuo tem mais de 25 anos de experiência na fabricação de válvulas. A empresa possui uma área produtiva de aproximadamente 18.000 m² e cerca de 150 funcionários, incluindo mais de 32 técnicos seniores.

Os principais produtos da empresa incluem:

Válvulas de gaveta

Válvulas de retenção

Válvulas globo

Válvulas de estação de energia

Hengnuo também possui sua própria fundição. A fundição utiliza tecnologia de areia pré-revestida para produzir peças fundidas para fabricação de válvulas.

Essa configuração de fabricação permite que a empresa mantenha sua própria capacidade de fundição como parte do processo de produção da válvula.

Como selecionar uma válvula gaveta da caixa de engrenagens

1. Confirme o tamanho da válvula

Primeiro determine o tamanho nominal necessário.

A linha de válvulas gaveta da caixa de engrenagens da Hanno Valve fornecida para este produto é DN150–DN1400.

2. Confirme a classe de pressão

A classe de pressão deve corresponder aos requisitos do sistema de tubulação e às especificações do projeto.

A gama disponível estende-se até à Classe 2500.

3. Considere o método operacional

Se a válvula for grande ou a operação direta do volante exigir torque operacional excessivo, uma configuração operada por caixa de engrenagens poderá ser considerada.

4. Confirme os padrões exigidos

Para projetos que exigem padrões específicos de válvulas, confirme se API 600, ASME B16.34 e API 598 são aplicáveis.

Requisitos adicionais do projeto também devem ser confirmados antes da produção.

5. Considere a atuação futura

Se a válvula puder ser posteriormente atualizada de operação manual para operação de atuador, confirme o requisito do flange superior ISO 5210 durante a fase de seleção.

Precisa de ajuda com a seleção de válvulas?

Entre em contato conosco para obter assistência profissional na seleção de válvulas. Nossa equipe de engenharia oferecerá orientação técnica e orçamento de acordo com os parâmetros de suas condições de trabalho.

Diga-nos os parâmetros da sua válvula

Válvula gaveta da caixa de engrenagens vs. válvula gaveta do volante direto

Item	Válvula gaveta da caixa de engrenagens	Válvula de gaveta com volante direto
Operação	Volante + caixa de velocidades	Volante direto
Transmissão de engrenagem	Sim	Não
Multiplicação de Torque	Sim	Sem multiplicação da caixa de velocidades
Operação de válvula grande	Mais adequado quando o torque operacional é alto	Pode exigir maior esforço manual
Operação manual	Sim	Sim
Interface ISO 5210	Disponível nesta especificação de produto	Depende da configuração

A principal vantagem da configuração da caixa de velocidades é a sua vantagem mecânica durante a operação manual. Isso não altera a função básica de isolamento da válvula gaveta.

Perguntas frequentes

1. Por que usar uma caixa de engrenagens em uma válvula gaveta? Uma caixa de engrenagens é usada principalmente quando o tamanho da válvula, a classe de pressão ou o torque operacional tornam a operação direta do volante impraticável. Multiplica o torque de entrada para facilitar a operação manual.

2. Quais tamanhos e classificações de pressão estão disponíveis? A válvula gaveta da caixa de engrenagens Hanno Valve está disponível de DN150 a DN1400, com classes de pressão até Classe 2500.

3. Quais materiais são usados ​​para a válvula? Nossa configuração padrão utiliza ASTM A216-WCB para o corpo e ASTM A182-F6a para a haste (veja a lista completa acima). Além disso, podemos fornecer materiais alternativos para serviços específicos, incluindo LCB/LCC para baixa temperatura, WC6/C5 para alta temperatura e CF8/CF8M para aplicações resistentes à corrosão.

4. A válvula pode ser atualizada para operação de atuador posteriormente? Sim. A válvula é fornecida com um flange superior ISO 5210 como padrão, o que permite futuras atualizações do atuador elétrico ou pneumático caso os requisitos do projeto mudem.

5. Qual é o prazo de entrega típico? Para configurações de tamanho e material padrão, nosso prazo de produção é de aproximadamente 30 dias. Para ligas especiais ou pedidos urgentes, confirme com nossa equipe de vendas.

6. Quais padrões de projeto são seguidos? A válvula foi projetada e fabricada de acordo com API 600, ASME B16.34 e testada de acordo com API 598.

7. Que informações devo fornecer ao solicitar um orçamento? Para fornecer uma cotação precisa, especifique o tamanho necessário, classe de pressão, meio, temperatura operacional e quaisquer requisitos especiais de material (por exemplo, LCC, WC6, CF8M). Os padrões do projeto e a documentação necessária (por exemplo, relatórios de teste de moinho, NDE) também são apreciados.
