Válvula gaveta de alta temperatura com dissipação de calor
A Hanno Valve produz válvula gaveta de alta temperatura com dissipação de calor, óleo térmico, gases de combustão e outras condições de serviço industrial. Projetada com castelo estendido e recursos de dissipação de calor, a válvula ajuda a limitar a transferência de calor para a área de vedação da gaxeta e da haste durante a operação. Entre em contato com a Hanno Valve Factory para obter especificações, dimensões e detalhes de aplicação.
Enviar consulta
Descrição do produto

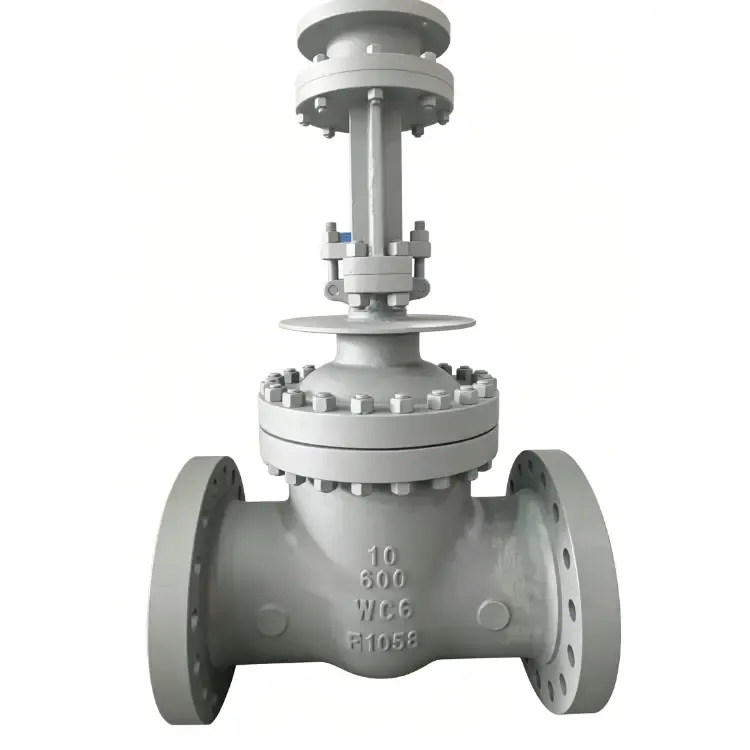

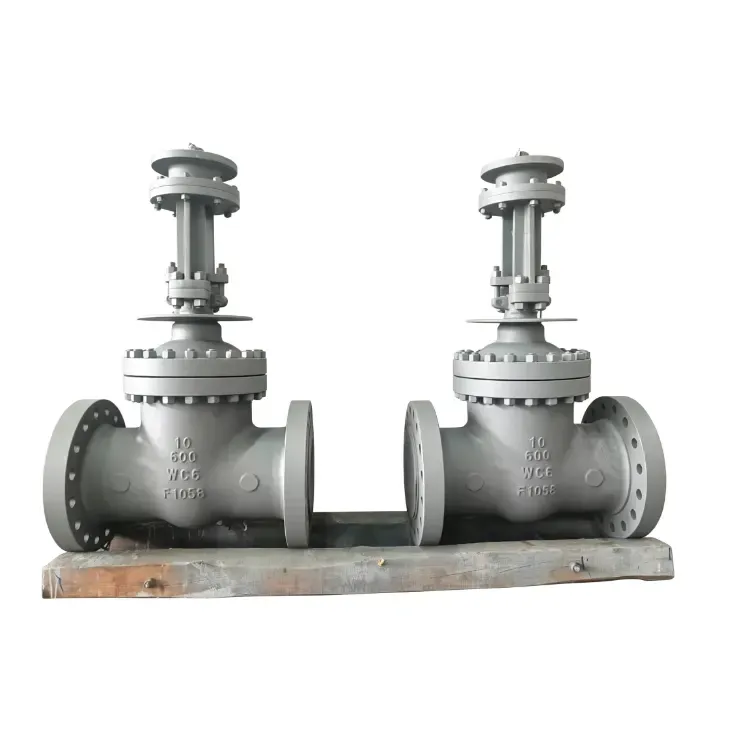

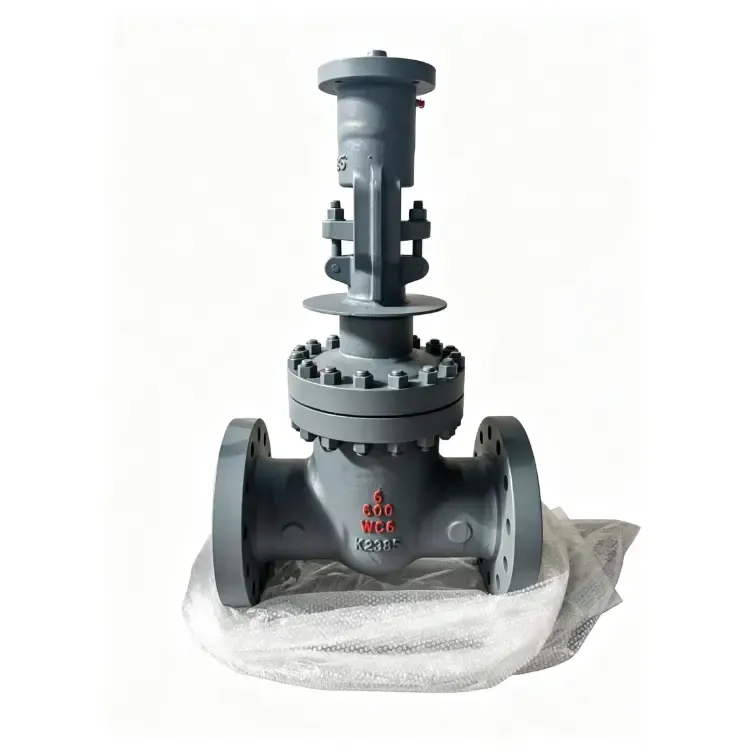

A válvula gaveta de alta temperatura Hanno Valve com dissipação de calor é uma válvula de isolamento especialmente projetada para fechamento confiável em sistemas de fluido térmico operando em temperaturas elevadas. Ao incorporar um castelo estendido e uma estrutura de dissipação de calor integrada, esta válvula reduz efetivamente a transferência de calor do corpo da válvula para a haste, a gaxeta e o atuador. É amplamente utilizado em aplicações de vapor de alta temperatura, óleo térmico e gases de combustão nas indústrias de geração de energia, petroquímica, refino e energia.
Fabricada pela Zhejiang Hengnuo Valve Manufacturing Co., Ltd. sob a marca Hanno Valve, esta série representa mais de 25 anos de experiência na fabricação de válvulas. A empresa opera em uma moderna unidade de produção de 18.000 m² localizada na área industrial de válvulas Zhejiang Lishui Bihu, a renomada base de fabricação de válvulas industriais da China. Com uma força de trabalho qualificada de 150 funcionários, incluindo mais de 32 engenheiros técnicos seniores, a Hanno Valve mantém rigorosos padrões de qualidade em todo o processo de produção.
Principais recursos de design
Estrutura de Dissipação de Calor
Ao contrário das válvulas gaveta padrão, este modelo apresenta um sistema de dissipador de calor especialmente desenvolvido para proteger componentes críticos de vedação contra temperaturas extremas:
Castelo Estendido: Aumenta a distância entre o corpo quente da válvula e a área da gaxeta mais fria, reduzindo significativamente a temperatura nas vedações da gaxeta e da haste.
Estrutura com aletas ou nervuras: A área de superfície estendida melhora a convecção natural e o resfriamento radiativo, dissipando efetivamente o calor antes que ele atinja a haste superior e a câmara de empacotamento.
Câmara resfriada a ar: Um entreferro ou seção aletada atua como uma barreira térmica, minimizando a transferência de calor condutiva do corpo para a tampa e o atuador.
Sistema de gaxeta de alta temperatura: Gaxeta reforçada de grafite ou fibra cerâmica mantém a integridade da vedação em altas temperaturas da haste, garantindo desempenho confiável a longo prazo.
Este projeto garante vida útil prolongada da gaxeta, frequência de manutenção reduzida e maior segurança do operador.
Seleção de Materiais
Para resistir à fluência, oxidação e ciclagem térmica em altas temperaturas, os materiais são cuidadosamente selecionados:
Corpo e capô: A217 WC6/WC9/C5, A351 CF8C
Gate & Seat: Revestimento duro com Stellite ou ligas similares resistentes ao desgaste
Haste: A182 F6a, F304, F316 ou aços inoxidáveis endurecidos por precipitação
Embalagem: Grafite flexível com anéis antiextrusão
Especificações Técnicas
A válvula é fabricada de acordo com padrões reconhecidos internacionalmente:
| Parâmetro | Especificação |
| Design e Fabricação | API 600 |
| Dimensões face a face | ASME B16.10 |
| Conexão de flange | ASME B16.5‑2020 |
| Teste de pressão | API 598 |
| Pressão de teste do casco | 154 BAR |
| Pressão de teste do assento | 113 BAR |

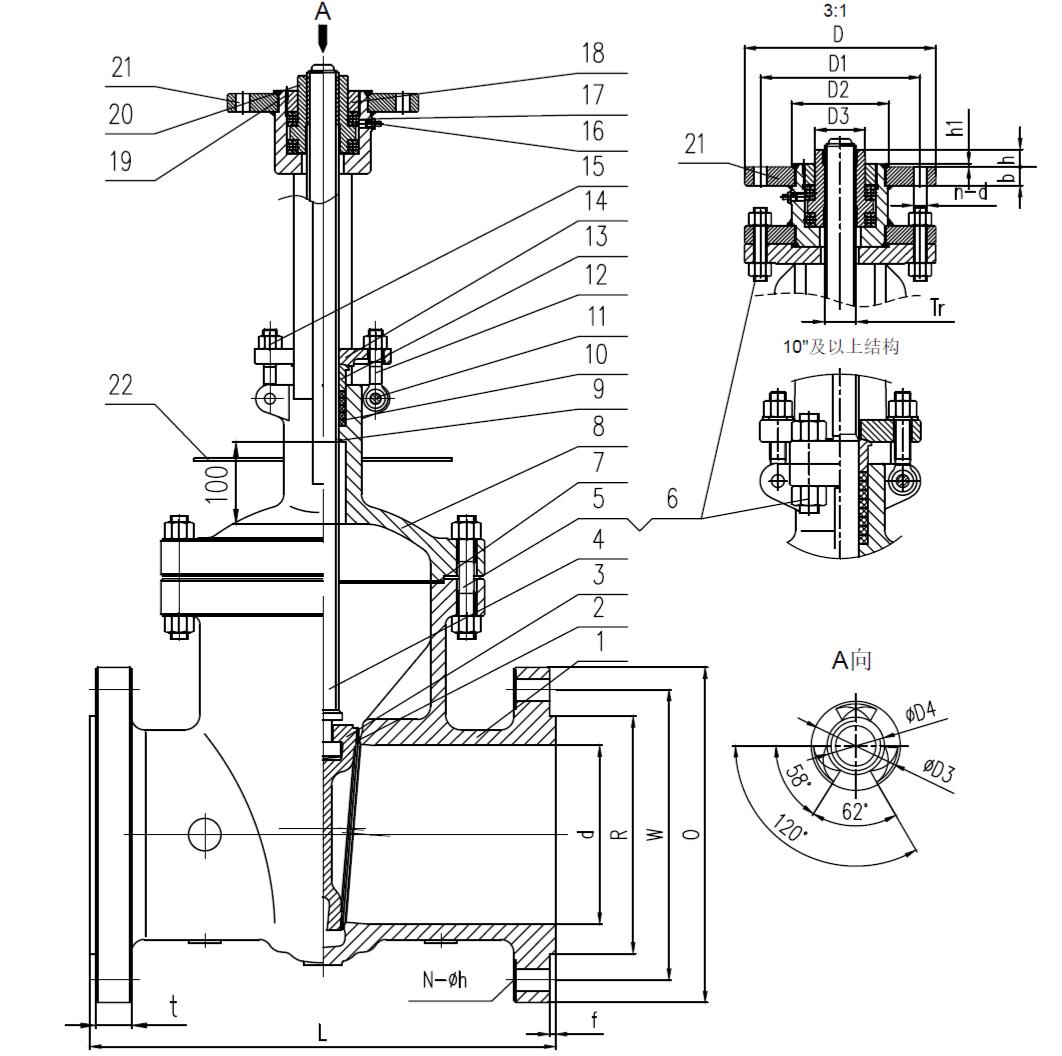

Dados Dimensionais (Classe 600LB, Corpo WC6, Flange RF)
| Tamanho | D | D1 | D2 | D3 | D4 | b | h | h1 | acenar | Atuador |
|---|---|---|---|---|---|---|---|---|---|---|
| 6" | 185 | 160 | 125 | 58 | 42 | 24 | 12 | 4.5 | 4-14 | SYK(M)3601 |
| 10" | 275 | 235 | 180 | 80 | 52 | 24 | 17 | 4.5 | 4-22 | SYK(M)5122 |
Dimensões em mm
Dados operacionais (exemplos de aplicativos)
| Etiqueta nº. | Tamanho | L | W | R | t | f | N-Øh | Torque (N·m) | Voltas | Rosca da haste |
|---|---|---|---|---|---|---|---|---|---|---|
| 29XMV‑0103 | 6" | 152.4 | 559 | 356 | 292.1 | 215.9 | 12-29 | 380 | 22 | Tr40×8‑LH |
| 29XMV‑0101A, 29XMV‑0101B, 29XMV‑0102AM, 29XMV‑0102B, 29XMV‑0104 | 10" | 247.7 | 787 | 508 | 431.8 | 323.8 | 16-35 | 950 | 35 | Tr50×8‑LH |
Garantia de Qualidade e Certificações
O compromisso da Hanno Valve com a qualidade é validado por um portfólio abrangente de certificações internacionais:
Certificação Internacional do Sistema de Gestão da Qualidade ISO9001
Certificação do Sistema de Gestão Ambiental ISO14001
Certificação API 600 American Petroleum Institute
Certificação de Conformidade Europeia CE
Certificação Russa TC 010/032
Licença de fabricação de equipamentos especiais TS da China
A empresa opera sua própria fundição utilizando tecnologia avançada de fundição em areia pré-revestida, garantindo fundições de precisão de alta qualidade com maior precisão dimensional e prazos de produção mais curtos.
Com mais de 40 conjuntos de equipamentos profissionais de processamento e teste, 100% de taxa de aprovação do produto e recursos de fundição independente, a Hanno Valve fornece válvulas confiáveis e de alto desempenho para aplicações críticas de alta temperatura em todo o mundo.
Aplicações Típicas
Geração de energia: Isolamento de vapor da caldeira, válvulas principais da linha de vapor
Petroquímica e Refino: Linhas de processo de alta temperatura, unidades FCC, destilação de petróleo bruto/vácuo
Sistemas de Óleo Térmico: Circuitos de fluido de transferência de calor que exigem desligamento confiável
Tratamento de gases de combustão: isolamento e desvio de gases de alta temperatura
