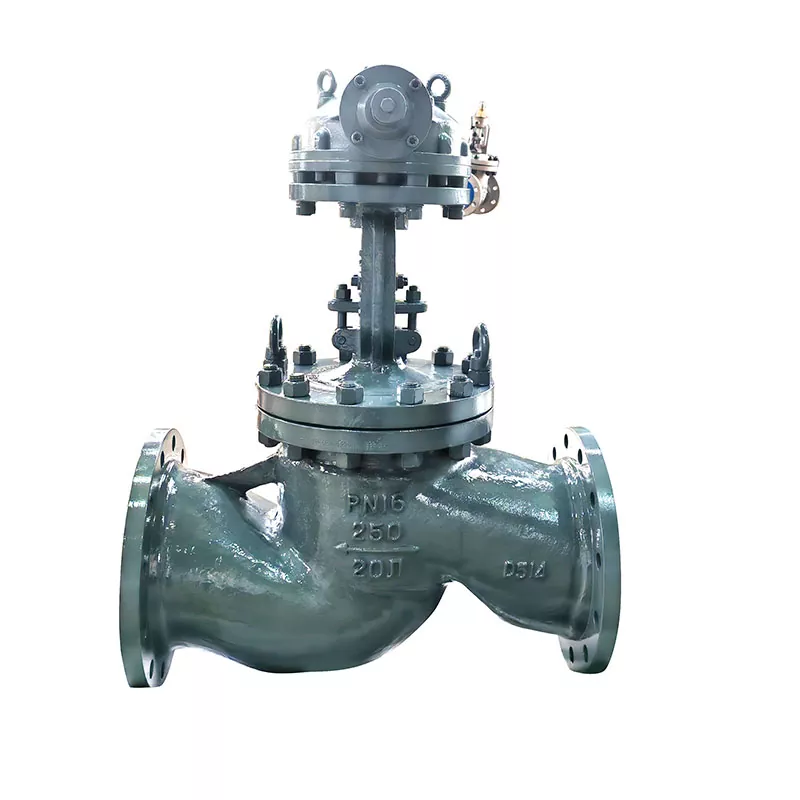

Válvula globo de aço fundido acionada por caixa de engrenagens de grande diâmetro

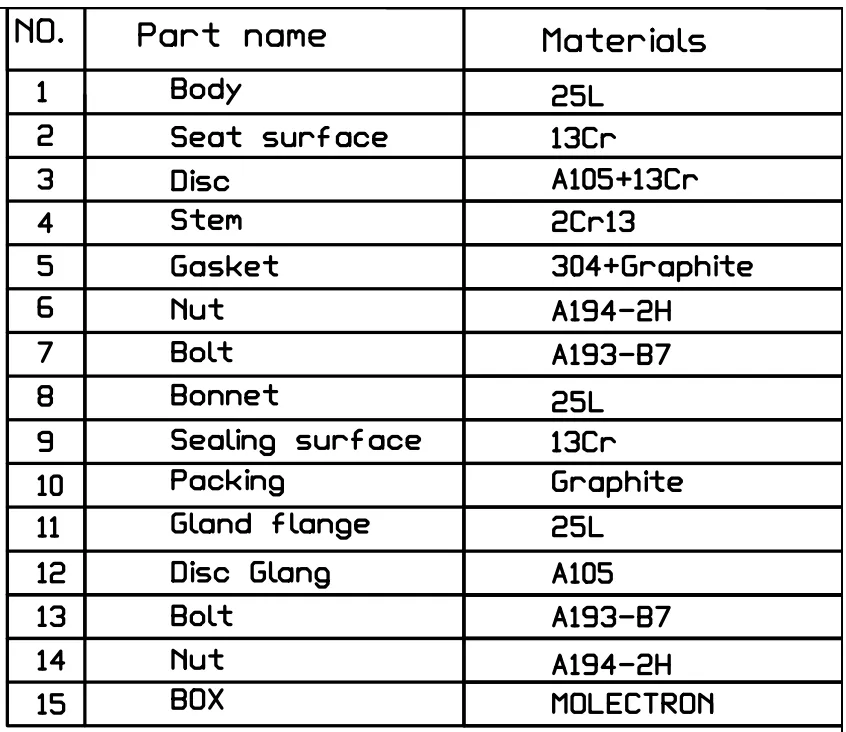

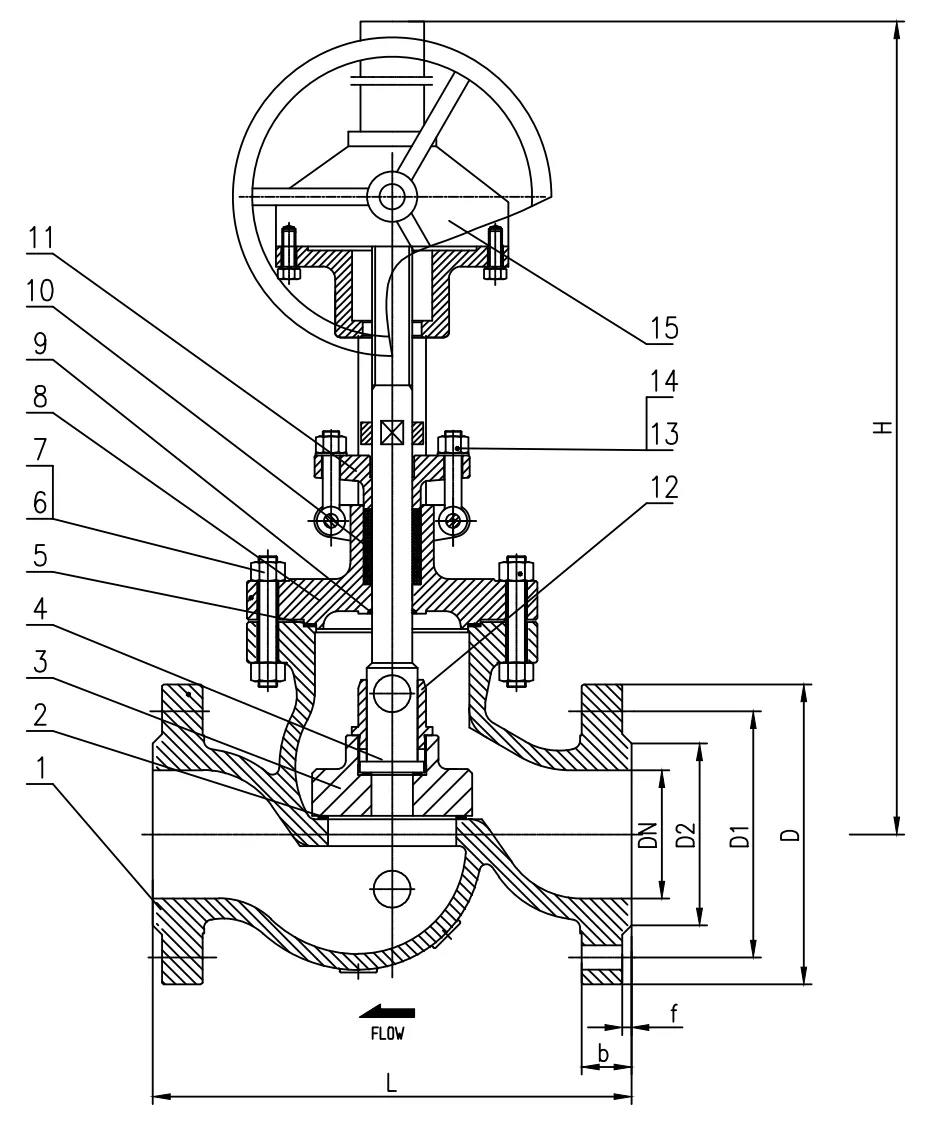

A Hanno Valve fabrica válvula globo de aço fundido acionada por caixa de engrenagens de grande diâmetro para plantas industriais de grande escala que exigem estrangulamento de fluxo confiável e fechamento positivo. O conjunto da válvula inclui nervuras guia para serviço pesado dentro da cavidade do corpo que suportam o disco A105+13Cr de grande diâmetro durante todo o seu percurso, evitando a vibração do disco e vibração da sede sob fluxo de alta velocidade. Vedada com uma junta composta de grafite 304+ e fixada com pinos de liga A193‑B7 e porcas A194‑2H, a construção do castelo aparafusado permite uma manutenção em linha simples durante as paradas da planta. Apoiada por 25 anos de experiência em engenharia, a Hanno fornece essas válvulas para grandes empresas estatais, incluindo PetroChina, Sinopec e Rosneft.

Por que escolher a válvula Hanno?

Especificações Técnicas

Aplicação do produto

• Redes de aquecimento distrital:Principais linhas de abastecimento de água termal e derivações nas redes de aquecimento urbano.
• Refino Petroquímico:Transporte de petróleo bruto de grande porte e isolamento de parques de tanques (projetos Rosneft e Petronas).
• Utilidades de Carvão Metalúrgico:Transporte de alto volume de gás e água de resfriamento (China Shenhua Group).

Processo de Personalização

1. Aprovação de desenho de engenharia:Dimensões face a face personalizadas e correspondência padrão de flange.
2. Fundição interna:Moldagem em areia pré-revestida, vazamento e verificação espectrográfica 100%.
3. Usinagem CNC de precisão:Centros de usinagem verticais e horizontais de 4 eixos garantem tolerâncias rigorosas nas sedes de vedação.
4. Teste e revestimento de pintura:Teste hidrostático seguido de pintura epóxi anticorrosiva de alta resistência.

Embalagem e garantia

• Embalagem:Caixas de madeira personalizadas com barras de reforço internas e absorção de choque em espuma macia.
• Tempo de espera:20-35 dias dependendo do tamanho e das especificações personalizadas de perfuração do flange.
• Serviço e garantia:Garantia de fábrica de 18 meses; inventário completo de peças de reposição disponíveis para envio imediato.

Perguntas frequentes (FAQ)

Quais tamanhos estão disponíveis para válvulas globo de caixa de engrenagens de grande diâmetro?

A Hanno produz válvulas globo de aço fundido acionadas por caixa de engrenagens de grande diâmetro, variando de DN150 (6") até DN600 (24") em várias classificações de pressão.

O operador da caixa de engrenagens pode ser substituído em campo ou conversível para atuação elétrica?

Sim, o flange de montagem segue as normas ISO 5210, permitindo fácil substituição ou futuras atualizações de automação sem remover a válvula da linha.

Como evitar o desalinhamento dos discos em instalações de grande diâmetro?

Nossos discos apresentam guias de prensa-disco usinadas com precisão e alinhamento de haste com guia dupla para manter contato perpendicular com a sede em todos os regimes de fluxo.
