Qual é a estrutura e o princípio da válvula de retenção de giro?

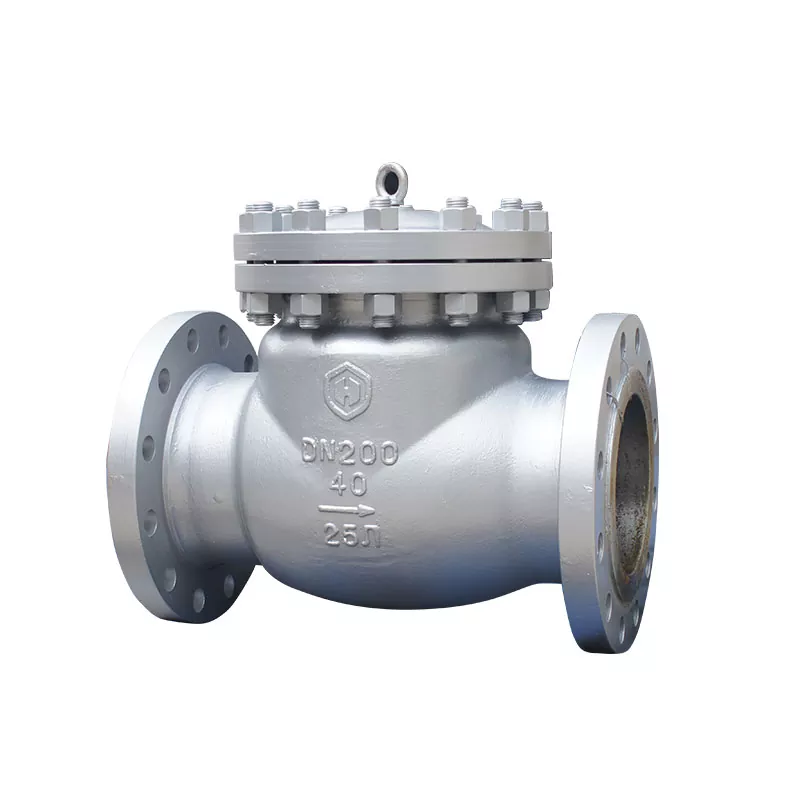

I. Estrutura da válvula

1. Corpo da válvula: é a parte principal doválvula de retenção, geralmente com um design simplificado para reduzir a resistência ao fluido.

2. Tampa da válvula: cobre a parte superior do corpo da válvula e é usada para fixar e proteger as peças dentro da válvula.

3 Disco da válvula: É um componente essencial da válvula de retenção, geralmente na forma de um disco, e gira ao redor do pino fora do canal da assento da válvula.

4. Rocker: Também chamado de balancim, ele é conectado ao disco da válvula e é usado para ajudar a rotação do disco da válvula.

5. Anel de vedação: está localizado entre o disco da válvula e o assento da válvula para garantir a vedação quando a válvula é fechada.

6. Estrutura auxiliar de mola ou martelo pesado: é usado para melhorar o desempenho de vedação da válvula, especialmente em condições de baixa pressão.

De acordo com o número de discos de válvula,Válvulas de seleção de balançoPode ser dividido em tipo de disco único, tipo de discos duplos e tipo de vários discos. O tipo de disco único é adequado para válvulas de seleção de giro de médio calibre, o tipo de disco duplo é adequado para diâmetros maiores e o tipo multi-disco é adequado para válvulas de seleção de grande calibre para reduzir o choque hidráulico.

Ii. Princípio de trabalho da válvula

O princípio de trabalho da válvula de retenção de giro é baseado na pressão do fluido e no peso morto do disco da válvula:

1. Estado fechado: Quando o fluido não flui para o sistema de tubulações, o disco da válvula se encaixa firmemente contra o assento da válvula, formando um estado selado para impedir que o fluido passasse.

2. Estado aberto: Quando o fluido flui para a válvula, a pressão do fluido atua no disco da válvula, fazendo com que ele gire ao redor do pino e abra a válvula. Ao mesmo tempo, o disco da válvula permanecerá aberto devido ao impacto do fluido, permitindo que o fluido flua normalmente.

3. Estado fechado (refluxo): Quando o fluido para de fluir ou flui na direção oposta, o disco da válvula gira em torno do pino sob a ação do peso morto ou da força de mola e fecha a válvula, impedindo assim o fluido de se deslocar.

O disco da válvula doVálvula de retenção de balançoestá conectado ao balancim e pode girar ao redor do pino em um certo ângulo. Quando o fluido da tubulação flui na direção especificada, a pressão de entrada do disco da válvula é maior que a pressão da saída. Nesse momento, o disco da válvula é empurrado para longe do assento da válvula e gira ao redor do pino para uma determinada posição, e a válvula está no estado aberto. Quando o fluido flui da direita para a esquerda, isto é, fluxo reverso, a pressão no lado direito do disco da válvula é maior que a pressão no lado esquerdo. A força gerada pela diferença de pressão em ambos os lados pressiona o disco da válvula contra o assento da válvula e o fluido não pode passar, para que o meio não possa fluir para trás; e quanto maior a pressão do fluido, mais apertada a superfície de vedação será pressionada e melhor o efeito de vedação.
