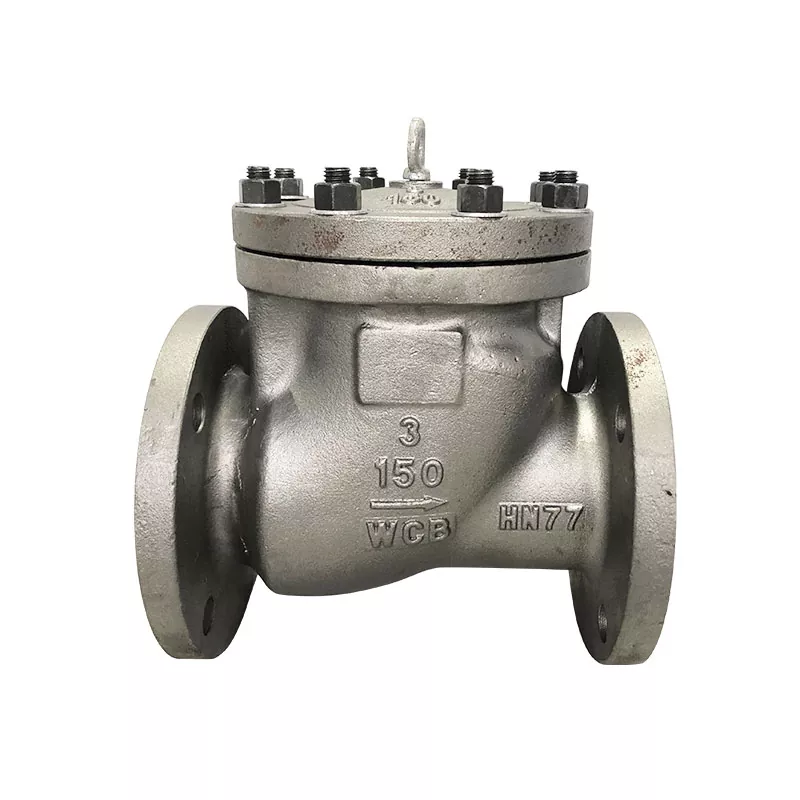

Válvulas de retenção API: um guia prático para seleção, instalação e manutenção
Em setores industriais como refino de petróleo, petroquímico e transporte por dutos, as válvulas de retenção desempenham um papel essencial na prevenção do refluxo médio e na proteção de equipamentos críticos, como bombas e compressores. Entre os diversos padrões disponíveis, o sistema padrão API (American Petroleum Institute) representa uma das especificações técnicas mais amplamente adotadas em todo o mundo. Este artigo fornece um guia prático que cobre o núcleoVálvula de retenção APIpadrões, principais critérios de seleção, melhores práticas de instalação e requisitos de teste.
Padrões principais: API 594 vs. API 6D
Um ponto comum de confusão é a diferença entre API 594 e API 6D. Eles abordam cenários de aplicação totalmente diferentes.
A API 594 abrange válvulas de retenção do tipo wafer e lug usadas em tubulações de processo, encontradas principalmente em refinarias, fábricas de produtos químicos e instalações offshore na superfície. Aplica-se a projetos de placa dupla, placa única e disco inclinável, com tamanhos variando de NPS 2 a NPS 48 e classes de pressão de classe 150 a 2500.
API 6D, por outro lado, é o padrão para válvulas de dutos usadas em sistemas de transmissão de longa distância que transportam petróleo bruto, gás natural e produtos refinados. Inclui válvulas de retenção do tipo oscilante, do tipo pistão e de placa dupla, com tamanhos de até NPS 60 ou maiores, e impõe requisitos de teste mais rígidos.
Conselho de seleção: Se o seu projeto envolver tubulação interna dentro de uma refinaria ou complexo químico, consulte API 594. Se envolver linhas de transmissão conectando estações, o padrão API 6D é obrigatório.
Wafer vs. tipo Lug: como escolher
Esta é uma das decisões mais frequentes na seleção da válvula de retenção API 594. Ambos os tipos compartilham mecanismos internos idênticos; a diferença está apenas na configuração do corpo e no método de montagem.
| Recurso | Tipo de bolacha | Tipo de talão |
|---|---|---|
| Montagem | Fixado entre dois flanges com parafusos passantes | As alças roscadas permitem aparafusamento independente em cada flange |
| Serviço sem saída | Não adequado (não é possível manter a pressão com um lado tapado) | Adequado (pode ser aparafusado ao flange a montante de forma independente) |
| Manutenção unilateral | Não é possível (a válvula muda quando os parafusos são afrouxados) | Possível (a tubulação a jusante pode ser removida sem perturbar a válvula) |
| Custo | Mais baixo | Aproximadamente 10–15% maior |
| Peso | Isqueiro | Um pouco mais pesado |
Ponto de decisão principal: Se a extremidade do tubo tiver planos de expansão futuros ou se o equipamento downstream exigir manutenção sem desligamento do sistema, o tipo lug é a única opção viável. Para roteamento de rotina sem tais requisitos, o tipo wafer oferece melhor economia.
Parâmetros Técnicos Críticos para Seleção
Classe de Pressão e Material
Selecione a classe de pressão apropriada (Classe 150/300/600, etc.) com base na pressão operacional e temperatura máximas do sistema. Para materiais de corpo, A216 WCB (aço carbono) é a escolha geral para serviços de petróleo e gás, enquanto A351 CF8M (aço inoxidável) ou aço inoxidável duplex é necessário para meios corrosivos.
Velocidade de fluxo e velocidade crítica
Uma válvula de retenção requer energia cinética do fluido suficiente para abrir totalmente o disco. Se a velocidade do fluxo cair abaixo da velocidade crítica, o disco não poderá atingir sua posição totalmente aberta. Ele operará então em um estado parcialmente aberto, o que invalida os cálculos de queda de pressão e pode causar trepidação do disco, uma oscilação rápida que danifica a sede.
Durante a seleção, sempre verifique os valores de Cv do fabricante e os dados de velocidade crítica para garantir que o disco atinja a abertura total na vazão mínima normal.
Proteção contra golpe de aríete
Quando uma bomba desliga, a coluna de água de retorno na tubulação é interrompida repentinamente pela válvula de retenção, gerando uma onda de choque de pressão conhecida como golpe de aríete. As válvulas de retenção de fechamento rápido assistidas por mola podem reduzir efetivamente esse impacto, completando o fechamento antes que a velocidade do fluxo reverso se desenvolva totalmente.
Melhores práticas de instalação
-
Direção do fluxo: A seta marcada no corpo da válvula deve estar alinhada com a direção do fluxo da tubulação.
-
Orientação de montagem: As válvulas de retenção de placa dupla API 594 são normalmente recomendadas para instalação horizontal ou fluxo ascendente vertical. A instalação vertical com fluxo descendente deve ser evitada, pois esta orientação acrescenta o peso do próprio disco à carga da mola, acelerando o desgaste.
-
Válvulas Wafer: Use juntas de flange de face inteira durante a instalação e aperte os parafusos na sequência de torque e nos valores especificados pelo fabricante. O torque excessivo pode deformar o corpo da válvula e causar emperramento do disco.
-
Suporte de tubulação: Instale suportes de tubulação independentes perto da válvula para evitar que o peso da tubulação seja apoiado diretamente no corpo da válvula, o que poderia causar distorção.
Padrões de testes de fábrica (API 598)
As válvulas de retenção API devem passar por inspeção e testes de pressão de acordo com API 598 antes do envio. Os três testes principais são:
| Tipo de teste | Meio de teste | Pressão | Propósito |
|---|---|---|---|
| Teste de casca | Água ou líquido não corrosivo | 1,5 × CWP | Verifica a integridade das peças que contêm pressão (corpo e castelo) |
| Teste de assento de alta pressão | Água ou líquido não corrosivo | 1,1 × CWP | Verifica a vedação da sede na pressão operacional |
| Teste de assento de baixa pressão | Ar ou gás | 0,4–0,7 bar (6–10 psi) | Verifica a vedação da sede sob condições de baixa pressão |
As taxas de vazamento aceitáveis variam de acordo com a classificação. As válvulas de retenção com sede metálica seguem a Taxa B, que permite um vazamento permitido definido; válvulas de sede macia não exigem nenhum vazamento visível.
Diretrizes de Manutenção
A manutenção de rotina deve se concentrar nas seguintes áreas:
-
Inspeção Periódica: Verifique se há corrosão externa no corpo da válvula e se há sinais de vazamento nas conexões do flange.
-
Monitoramento acústico: Durante a operação, cliques persistentes ou sons de marteladas (vibração) indicam velocidade de fluxo insuficiente ou possíveis problemas de dimensionamento.
-
Remoção de detritos: Escória de solda, ferrugem e outros detritos na linha podem se alojar na área da sede, causando vazamento interno. Pode ser necessária desmontagem e limpeza periódicas.
-
Inspeção da mola: Se o disco apresentar fechamento retardado ou não fechar completamente, pode ter ocorrido fadiga da mola e a substituição é recomendada.
Seleção adequada e uso deVálvulas de retenção APIgira em torno de cinco pontos principais: entender sua aplicação (API 594 vs. API 6D), escolher o estilo de montagem correto (wafer vs. lug), verificar a velocidade do fluxo para garantir a abertura total, aderir a protocolos de testes rígidos e realizar manutenção regular. Seguir esta abordagem sistemática garante um desempenho confiável e de longo prazo, mesmo nas condições industriais mais exigentes.
