O que torna as válvulas gaveta de ferro fundido uma escolha durável para sistemas de abastecimento de água?

Abaixo de cada rua da cidade existe uma rede invisível de canos e válvulas que fornece água para residências, empresas e hidrantes. Entre os componentes desta infraestrutura enterrada, poucos são mais críticos do que a válvula gaveta. Quando uma tubulação de água rompe ou quando a manutenção requer o isolamento de uma seção do tubo, a válvula gaveta deve funcionar perfeitamente. Mas em muitos sistemas mais antigos, válvulas antigas ficaram emperradas, vazando ou impossibilitadas de operar. A diferença entre uma válvula que permanece utilizável durante décadas e uma que falha dentro de alguns anos muitas vezes se resume a um factor: o material a partir do qual é feita.

Ferro fundidoválvulas de gavetatêm sido a espinha dorsal dos sistemas de abastecimento de água há mais de um século. Sua durabilidade não é acidental – é o resultado de materiais cuidadosamente selecionados, recursos de design comprovados e processos de fabricação refinados ao longo de gerações. Este artigo fornece uma análise técnica sistemática do que torna as válvulas gaveta de ferro fundido a escolha durável para sistemas de abastecimento de água. Examinaremos a metalurgia do ferro fundido, as características de projeto que prolongam a vida útil, os processos de fabricação que garantem a qualidade e os dados de desempenho em campo que validam sua confiabilidade a longo prazo. Para engenheiros, empresas de serviços públicos e gestores de instalações que selecionam válvulas para infraestruturas novas ou atualizadas, compreender estes fatores é essencial para tomar decisões de aquisição informadas.

Índice

• 1. O que é uma válvula gaveta de ferro fundido e como ela funciona?
• 2. A vantagem material
• 3. Um registro de vida útil em campo
• 4. Recursos de design que prolongam a vida útil
• 5. O processo de fabricação que faz a diferença
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

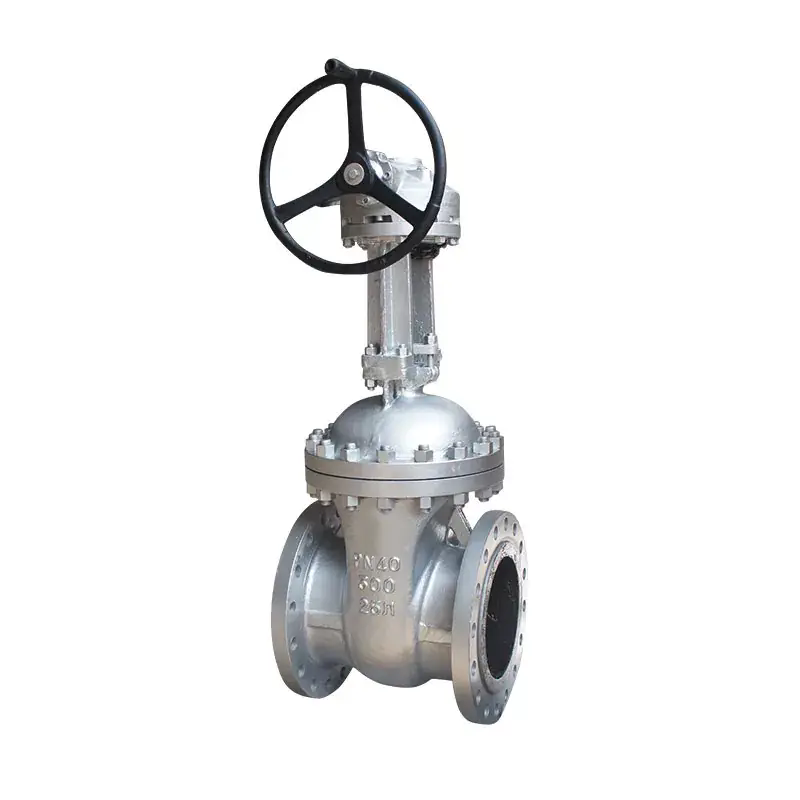

1. O que é uma válvula gaveta de ferro fundido e como ela funciona?

Uma válvula gaveta de ferro fundido é uma válvula de movimento linear que usa uma comporta plana ou em forma de cunha para controlar o fluxo de fluido através de um tubo. A válvula é operada girando uma haste roscada, que levanta ou abaixa a comporta no caminho do fluxo. Quando a comporta está totalmente aberta, ela é completamente retraída do caminho do fluxo, criando uma passagem direta com restrição mínima de fluxo. Quando a comporta está totalmente fechada, ela assenta contra o corpo da válvula para criar uma vedação que interrompe o fluxo.

A estrutura interna de uma válvula gaveta de ferro fundido consiste em vários componentes principais, cada um com uma função específica:

• Corpo da válvula:O alojamento principal da válvula, que se conecta ao sistema de tubulação. Ele contém o caminho do fluxo e fornece suporte estrutural para os componentes internos. O corpo é normalmente fundido como uma peça única, com flanges integrados para conexão ao tubo.
• Portão (Cunha ou Disco):O elemento de fechamento móvel que controla o fluxo. Em uma válvula gaveta em cunha, a gaveta é cônica para criar uma vedação hermética contra a sede. Em uma válvula corrediça paralela, a comporta se move paralelamente à sede, proporcionando uma vedação deslizante.
• Tronco:O eixo roscado que conecta o portão ao mecanismo de operação. A haste transfere o movimento rotacional do volante ou atuador para o movimento linear do portão. A haste pode ser do tipo “ascendente” ou “não ascendente”, dependendo se sobe e desce com o portão.
• Boné:A tampa do corpo da válvula que dá acesso aos componentes internos e aloja a vedação da haste. O capô é aparafusado ou rosqueado ao corpo.
• Selos da haste (embalagem):O material de vedação ao redor da haste que evita vazamento do corpo da válvula para a atmosfera. A gaxeta é normalmente um material trançado ou moldado que é comprimido por um seguidor de sobreposta.
• Assentos:As superfícies de vedação dentro do corpo contra as quais a comporta veda quando fechada. Os assentos podem ser integrados ao corpo ou com anéis substituíveis.

As válvulas gaveta de ferro fundido são caracterizadas por sua capacidade de fornecer uma vedação hermética com resistência mínima ao fluxo quando totalmente abertas. O caminho de fluxo direto resulta em uma queda de pressão essencialmente zero, tornando essas válvulas ideais para aplicações onde a eficiência energética é importante, como em sistemas de abastecimento de água. O projeto de passagem total da válvula também permite a passagem de pigs e raspadores usados ​​para limpeza de tubulações. A capacidade da válvula gaveta de vedar de forma confiável quando fechada e oferecer resistência mínima quando aberta a tornou uma seleção padrão para sistemas de transmissão e distribuição de água. NoFabricação Co. da válvula Hengnuo de Zhejiang, Ltd., fabricamos válvulas gaveta de ferro fundido que atendem aos requisitos dos padrões AWWA C509 e C515, garantindo que nossas válvulas gaveta sejam projetadas para as demandas específicas de aplicações de abastecimento de água.

2. A vantagem material

A durabilidade de uma válvula gaveta de ferro fundido começa com o material do qual ela é fundida. Embora todas as válvulas de ferro fundido compartilhem o mesmo material de base – ligas de ferro-carbono com teor de carbono acima de 2% – há uma diferença significativa nas propriedades mecânicas e na resistência à corrosão entre os diferentes tipos de ferro fundido. Os dois principais tipos usados ​​na fabricação de válvulas gaveta são o ferro fundido cinzento e o ferro fundido dúctil (também conhecido como ferro grafite nodular ou esferoidal). A distinção entre esses materiais é fundamental para compreender o desempenho da válvula em aplicações de abastecimento de água.

Ferro Fundido Cinzento (ASTM A126):Este é o material tradicional para válvulas gaveta. Possui microestrutura que contém grafite em forma de flocos. O ferro cinzento oferece boa fundibilidade e usinabilidade, tem custo relativamente baixo e boas propriedades de amortecimento. No entanto, a sua resistência à tração é relativamente baixa (normalmente 20-30 ksi) e a sua resistência ao impacto é fraca. Em aplicações de abastecimento de água, as válvulas de ferro cinzento podem ser suscetíveis à corrosão e à grafitização, um processo em que o ferro é removido seletivamente pela corrosão, deixando um esqueleto de grafite fraco. Isso pode levar à falha da válvula sob estresse.

Ferro fundido dúctil (ASTM A536):Este é o material preferido para válvulas gaveta modernas de ferro fundido. O ferro dúctil contém grafite na forma de nódulos, o que lhe confere propriedades mecânicas significativamente melhoradas em relação ao ferro cinzento. Sua resistência à tração é normalmente de 60 a 80 ksi e seu alongamento é de 10 a 18%, em comparação com o alongamento essencialmente zero do ferro cinzento. Isto significa que o ferro dúctil é muito mais resistente ao impacto e pode suportar tensões mais elevadas sem fraturar. Em aplicações de abastecimento de água, as válvulas de ferro dúctil apresentam excelente resistência à corrosão e grafitização.

A tabela abaixo fornece uma comparação das principais propriedades mecânicas do ferro cinzento e do ferro dúctil.

A resistência à corrosão do ferro fundido em ambientes de abastecimento de água é determinada principalmente pela formação de uma camada superficial protetora. No ferro dúctil, a estrutura nodular da grafite é menos propensa à grafitização, processo em que a matriz do ferro é lixiviada deixando um esqueleto de grafite sem resistência estrutural. Além disso, as válvulas de ferro dúctil podem ser revestidas com revestimentos internos e externos para fornecer proteção adicional. Os revestimentos mais comuns incluem epóxi ligado por fusão (FBE), poliuretano e revestimentos de argamassa de cimento. Esses revestimentos protetores atuam como barreira entre o ferro e a água, evitando a corrosão e prolongando a vida útil da válvula. Na Hanno Valve, nossas válvulas gaveta de ferro dúctil são fabricadas com um revestimento epóxi interno padrão e um revestimento externo de epóxi ligado por fusão, atendendo aos padrões AWWA C550 para revestimentos de proteção.

3. Um registro de vida útil em campo

Para avaliar a durabilidade das válvulas gaveta de ferro fundido, devemos olhar além dos dados de testes de laboratório e examinar seu desempenho em sistemas reais de abastecimento de água. Os dados a seguir baseiam-se em um estudo de 15 anos conduzido por uma grande empresa municipal de abastecimento de água, que acompanhou o desempenho de mais de 10.000 válvulas de gaveta feitas de diferentes materiais. O estudo fornece evidências diretas da longevidade e confiabilidade das válvulas gaveta de ferro fundido em condições reais.

O estudo acompanhou válvulas feitas de três materiais primários: ferro fundido cinzento, ferro fundido dúctil e bronze. As válvulas foram instaladas em diversas condições de serviço, incluindo redes de transmissão, linhas de distribuição e ramais de hidrantes. Os dados foram coletados por meio de registros de manutenção de rotina, incluindo registros de exercícios, inspeções e reparos de válvulas. A tabela a seguir resume as conclusões do estudo.

Os dados revelam que as válvulas gaveta de ferro dúctil têm uma vida útil significativamente mais longa do que as válvulas de ferro cinzento, com uma média de 37 anos em comparação com 22 anos. A taxa de falhas para válvulas de ferro dúctil também é substancialmente menor, de 7,2 falhas por 1.000 válvulas-ano, em comparação com 18,5 para ferro cinzento. O principal modo de falha das válvulas de ferro dúctil – desgaste da vedação e degradação do revestimento – está relacionado aos componentes internos da válvula e aos revestimentos protetores, e não à integridade estrutural do corpo da válvula. Isto indica que com manutenção adequada e inspeção periódica, a vida útil das válvulas de ferro dúctil pode ser estendida ainda mais.

Os dados de campo apoiam as vantagens técnicas do ferro dúctil discutidas anteriormente. A melhor resistência ao impacto, resistência à corrosão e resistência geral do ferro dúctil se traduzem em uma vida útil mais longa e confiável no ambiente exigente de um sistema de abastecimento de água. Os dados indicam ainda que o investimento em válvulas de ferro dúctil, comparativamente às válvulas de ferro cinzento, é justificado pelo prolongamento da vida útil e redução dos custos de manutenção. Esta é uma consideração importante para engenheiros de serviços públicos e profissionais de compras ao selecionar válvulas de gaveta para infraestruturas de abastecimento de água novas ou atualizadas.

Na Hanno Valve, fabricamos válvulas gaveta de ferro dúctil projetadas para exceder o desempenho demonstrado nesses estudos de campo. Nossas válvulas são projetadas com corpos robustos, revestimentos resistentes à corrosão e vedações de haste de alta qualidade para fornecer a longa vida útil exigida por aplicações críticas de abastecimento de água. Também fornecemos documentação do desempenho de nossas válvulas, incluindo dados de testes independentes e registros de desempenho em campo, para ajudar nossos clientes a tomar decisões de compra informadas.

4. Recursos de design que prolongam a vida útil

Além da seleção do material, o projeto de uma válvula gaveta em ferro fundido desempenha um papel crítico na determinação de sua durabilidade e vida útil. Vários recursos importantes de projeto foram desenvolvidos ao longo de anos de experiência em campo para enfrentar os desafios específicos das aplicações de abastecimento de água, incluindo corrosão, desgaste, vedação e facilidade de operação. Esses recursos são implementados em válvulas gaveta de ferro fundido de alta qualidade, incluindo aquelas fabricadas pela Hanno Valve.

Projeto do assento:A sede é a superfície de vedação contra a qual o portão se fecha. Nas válvulas de abastecimento de água, a sede deve fornecer uma vedação confiável e estanque, ao mesmo tempo que resiste à erosão e à corrosão. São usados ​​dois designs de assentos comuns: assentos integrais e assentos substituíveis. As sedes integrais são usinadas diretamente no corpo da válvula, proporcionando uma superfície de vedação permanente. As sedes substituíveis são anéis separados instalados no corpo da válvula, permitindo a substituição se a sede ficar desgastada ou danificada. Para aplicações de abastecimento de água, as sedes substituíveis oferecem a vantagem de uma manutenção mais fácil e uma vida útil geral mais longa. O material da sede é normalmente bronze ou aço inoxidável, escolhido por sua resistência à corrosão e boas propriedades de desgaste.

Projeto e vedação da haste:A haste é o eixo roscado que transmite a força operacional ao portão. A vedação da haste é o material de vedação que evita vazamentos ao longo da haste. Um modo de falha comum para válvulas gaveta é a gripagem da haste causada por corrosão ou acúmulo de detritos. Para resolver isso, as válvulas gaveta de alta qualidade apresentam um design de haste ascendente com um revestimento protetor e uma gaxeta da haste que é resistente às condições específicas de serviço. O material de vedação é normalmente um material trançado ou moldado, como grafite ou PTFE, que fornece uma vedação confiável e minimiza o atrito.

Projeto de portão e cunha:O portão deve manter sua forma e alinhamento para garantir uma vedação hermética. A comporta em forma de cunha foi projetada para se autoalinhar, garantindo uma vedação hermética sem força excessiva. As superfícies guia da comporta evitam que ela fique presa no corpo da válvula. O portão é normalmente feito de ferro fundido ou bronze, com um revestimento superficial para resistir à corrosão.

Design de corpo e capô:O corpo e o capô devem fornecer uma estrutura robusta que possa suportar a pressão interna e as cargas externas. O corpo e o castelo são normalmente conexões flangeadas ou roscadas. A tampa é fixada ao corpo com parafusos ou pinos e a junta é vedada com uma junta. O corpo e a tampa são projetados para suportar as pressões e cargas encontradas no sistema de abastecimento de água. A tabela a seguir resume os recursos de design e seus benefícios.

Estas características de design, quando combinadas com as vantagens materiais do ferro dúctil, criam uma válvula que pode atender de forma confiável um sistema de abastecimento de água por décadas. As escolhas de projeto refletem as lições aprendidas em décadas de experiência de campo e são implementadas nas válvulas gaveta fabricadas na Zhejiang Hengnuo Valve Manufacturing Co., Ltd. Nossas válvulas são projetadas para atender ou exceder os requisitos dos padrões da indústria, incluindo AWWA C509, AWWA C515 e ANSI/ASME B16.34, garantindo que forneçam a confiabilidade necessária para aplicações críticas de abastecimento de água.

5. O processo de fabricação que faz a diferença

A durabilidade de uma válvula gaveta de ferro fundido não é determinada apenas por seu material e design; também é moldado pelo processo de fabricação. A qualidade da fundição, a precisão da usinagem e a integridade dos revestimentos protetores contribuem para o desempenho e longevidade do produto final. Esta seção descreve o processo de fabricação de uma válvula gaveta de ferro fundido, desde a fundição inicial até a montagem final e testes, e explica como cada etapa contribui para a durabilidade da válvula.

Etapa 1: fundição.O processo de fabricação começa com a criação do corpo da válvula, castelo e demais componentes por meio de fundição em areia. O padrão é feito de madeira, metal ou plástico e é usado para criar um molde na areia. O ferro fundido (cinza ou dúctil, dependendo da especificação) é despejado no molde e deixado esfriar. O processo de fundição deve ser cuidadosamente controlado para garantir que o metal preencha completamente o molde e que a fundição resultante esteja livre de defeitos como porosidade, rachaduras ou inclusões. Para peças fundidas de ferro dúctil, o ferro é tratado com uma liga de magnésio antes do vazamento para promover a formação de grafite nodular, o que confere ao material propriedades mecânicas aprimoradas.

Etapa 2: Limpeza e Tratamento Térmico.Após o resfriamento da peça fundida, ela é removida do molde de areia. A peça fundida é então limpa para remover areia, incrustações e outros contaminantes superficiais. Isso normalmente é feito usando jateamento ou outros métodos de limpeza abrasivos. As peças fundidas de ferro dúctil também podem passar por um processo de tratamento térmico para otimizar suas propriedades mecânicas. O processo de tratamento térmico, como recozimento ou normalização, é projetado para melhorar a resistência e ductilidade do material.

Etapa 3: Usinagem.As peças fundidas limpas e tratadas termicamente são então usinadas nas dimensões exigidas. O processo de usinagem inclui as seguintes operações: faceamento das faces do flange para garantir uma superfície de vedação lisa e plana; girando o furo para atingir o diâmetro correto; enfiar a haste e quaisquer outras conexões roscadas; cortando as superfícies do assento para obter o acabamento e a geometria necessários. A usinagem de precisão é essencial para garantir que os componentes da válvula se encaixem corretamente e que a válvula funcione conforme projetado. A usinagem imprecisa pode causar vazamento, emperramento ou desgaste prematuro.

Etapa 4: montagem.Os componentes usinados são então montados na válvula acabada. A montagem inclui: instalação dos anéis da sede; inserir o portão no corpo; instalação da haste e do castelo; instalação da gaxeta e da gaxeta da haste; instalação do volante ou atuador. A montagem deve ser realizada com cuidado para garantir que os componentes estejam alinhados corretamente e que a válvula funcione suavemente. As conexões aparafusadas são apertadas com o torque especificado e a gaxeta da haste é comprimida para fornecer uma vedação confiável sem atrito excessivo.

Etapa 5: Revestimento.A válvula montada é então revestida com uma camada protetora. As superfícies internas e externas são revestidas para evitar corrosão. O revestimento interno, normalmente um epóxi ligado por fusão (FBE) ou um revestimento de argamassa de cimento, fornece uma barreira entre a água e o ferro. O revestimento externo, normalmente também um FBE ou um revestimento de poliuretano, protege a válvula do ambiente externo. O processo de revestimento envolve preparação da superfície (como jato de areia), aplicação do revestimento e cura.

Etapa 6: teste.A etapa final do processo de fabricação é o teste. Cada válvula é submetida a uma série de testes para verificar seu desempenho. Os testes incluem:

• Testee de casco hidrostático:O corpo da válvula é pressurizado com água a uma pressão especificada pela norma aplicável (normalmente 1,5 vezes a pressão nominal de trabalho). A válvula é mantida nesta pressão por um período especificado para garantir que não haja vazamentos no corpo ou na junta do castelo.
• Testee de assento hidrostático:A válvula é fechada e água é aplicada em um lado da comporta. A pressão é elevada até a pressão de teste especificada e a taxa de vazamento na sede é medida. A taxa de vazamento deve estar abaixo do limite especificado na norma aplicável.
• Testee Operacional:A válvula é aberta e fechada em todo o seu curso para verificar se funciona suavemente e se o empanque da haste é eficaz.
• Testee de espessura de revestimento:A espessura do revestimento é medida para garantir que atenda aos requisitos especificados.

A tabela abaixo fornece um resumo dos requisitos de teste para válvulas gaveta de ferro fundido.

Na Zhejiang Hengnuo Valve Manufacturing Co., Ltd., seguimos um rigoroso processo de fabricação que inclui essas etapas e controles. Nossas válvulas gaveta são fabricadas para atender aos requisitos da AWWA C509, AWWA C515 e outras normas aplicáveis. Mantemos documentação detalhada de nossos processos de fabricação e resultados de testes para cada válvula, proporcionando rastreabilidade e garantia de qualidade. Este compromisso com a qualidade em todas as etapas do processo de fabricação é um fator chave na durabilidade de nossas válvulas gaveta em ferro fundido.

6. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a vida útil típica de uma válvula gaveta de ferro fundido em um sistema de abastecimento de água?

Resposta: A vida útil de uma válvula gaveta de ferro fundido depende de vários fatores, incluindo a qualidade da válvula, as condições de operação e as práticas de manutenção. Para uma válvula gaveta de ferro dúctil de alta qualidade com revestimentos protetores adequados, a vida útil típica é de 35 a 50 anos em uma aplicação de água limpa. Os dados de campo apresentados neste artigo mostram uma vida útil média de 37 anos para válvulas de ferro dúctil em um sistema municipal de água. Com manutenção adequada e exercícios periódicos, a vida útil pode ser prolongada ainda mais.

Pergunta 2: Qual é a diferença entre válvulas gaveta de ferro cinzento e ferro dúctil?

Resposta: As válvulas gaveta de ferro cinzento e ferro dúctil diferem principalmente na estrutura do grafite dentro do ferro. O ferro cinzento possui uma estrutura de grafite em forma de flocos, o que lhe confere boa fundibilidade, mas baixa resistência ao impacto e resistência à tração. O ferro dúctil possui uma estrutura de grafite em forma de nódulos, o que proporciona resistência, ductilidade e resistência ao impacto significativamente melhoradas. Em aplicações de abastecimento de água, as válvulas de ferro dúctil são mais resistentes à corrosão e à grafitização, o que as torna a escolha preferida. Na Zhejiang Hengnuo Valve Manufacturing Co., Ltd., somos especializados na fabricação de válvulas gaveta de ferro dúctil para aplicações de abastecimento de água.

Pergunta 3: As válvulas gaveta de ferro fundido são suscetíveis à corrosão nos sistemas de abastecimento de água?

Resposta: As válvulas gaveta de ferro fundido são suscetíveis à corrosão, especialmente em condições agressivas de água. No entanto, a resistência à corrosão pode ser significativamente melhorada através do uso de revestimentos protetores, como epóxi ligado por fusão (FBE) e revestimentos de argamassa de cimento. Esses revestimentos proporcionam uma barreira entre o ferro e a água, evitando a corrosão. Válvulas de ferro dúctil com revestimentos adequados apresentam excelente resistência à corrosão, com vida útil que pode ultrapassar 40 anos.

Pergunta 4: Como posso garantir que minhas válvulas gaveta de ferro fundido permaneçam operacionais durante toda a sua vida útil?

Resposta: A manutenção e exercícios regulares são essenciais para garantir a operabilidade a longo prazo das válvulas de gaveta. As válvulas devem ser abertas e fechadas periodicamente (normalmente uma ou duas vezes por ano) para evitar a gripagem da haste causada por corrosão ou acumulação de detritos. A válvula também deve ser inspecionada quanto a vazamentos, principalmente ao redor da gaxeta da haste. Se a válvula for difícil de operar, a gaxeta da haste pode precisar ser ajustada ou substituída. Os registros de manutenção de rotina podem ajudar a monitorar a condição das válvulas e identificar possíveis problemas antes que se tornem problemas graves.

Pergunta 5: Quais padrões se aplicam às válvulas gaveta de ferro fundido para sistemas de abastecimento de água?

Resposta: Os padrões primários para válvulas gaveta de ferro fundido usadas em sistemas de abastecimento de água são AWWA C509 (para válvulas gaveta com sede resiliente) e AWWA C515 (para válvulas guilhotina). Esses padrões especificam os requisitos de material, projeto, teste e desempenho para válvulas gaveta usadas em aplicações de abastecimento de água. Além disso, a ANSI/ASME B16.34 fornece requisitos gerais para válvulas gaveta em outras aplicações. As válvulas gaveta fabricadas pela Zhejiang Hengnuo Valve Manufacturing Co., Ltd. estão em conformidade com estes e outros padrões aplicáveis.

7. Conclusão

As válvulas gaveta de ferro fundido conquistaram sua reputação como uma escolha durável para sistemas de abastecimento de água por meio de uma combinação de propriedades de materiais, características de design e processos de fabricação. A transição do ferro cinzento para o ferro dúctil melhorou significativamente a resistência mecânica e a resistência à corrosão destas válvulas, prolongando a sua vida útil e reduzindo os custos de manutenção. Os dados de campo das concessionárias municipais de água confirmam que as válvulas gaveta de ferro dúctil oferecem uma vida útil de 35 a 50 anos, com taxas de falhas substancialmente inferiores às das válvulas de ferro fundido cinzento.

A durabilidade de uma válvula gaveta de ferro fundido não é um fator único; é o produto do material, do design, do processo de fabricação e dos revestimentos protetores. Cada elemento deve ser cuidadosamente considerado para garantir que a válvula forneça um serviço confiável durante sua vida útil pretendida. Para engenheiros de sistemas de abastecimento de água e profissionais de compras, é essencial selecionar uma válvula gaveta de ferro fundido de um fabricante que siga rigorosos procedimentos de controle de qualidade e testes. Na Zhejiang Hengnuo Valve Manufacturing Co., Ltd., estamos comprometidos em fabricar válvulas gaveta de ferro dúctil que atendam aos mais altos padrões de qualidade e desempenho, fornecendo serviço confiável para sistemas de abastecimento de água por décadas.
