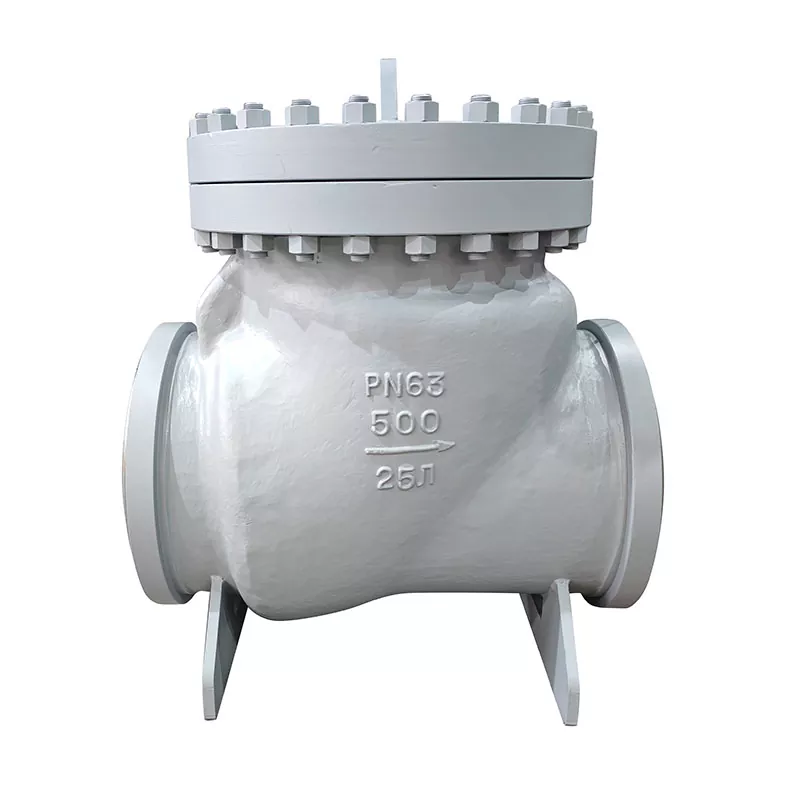

Válvulas de retenção soldadas de topo

As principais vantagens das válvulas de retenção soldadas de topo de alta qualidade da Hanno Valve incluem seu excelente desempenho de vedação, estrutura simples, tamanho compacto, peso leve e baixa resistência a fluidos, tornando-as adequadas para vários sistemas de tubulação. A válvula abre e fecha com base na pressão do meio: quando o meio flui para frente, o disco da válvula é levantado pelo fluido, permitindo a passagem. Quando o fluxo inverte, o disco fecha sob sua própria gravidade e o impulso reverso do fluido, evitando efetivamente o refluxo.

Enviar consulta Baixar PDF

Descrição do produto

A válvula de retenção soldada a topo da Hanno Valve apresenta uma estrutura de abertura rotativa de balancim interno, com todos os componentes de abertura e fechamento instalados dentro do corpo da válvula, evitando vazamentos externos, exceto a junta de vedação e o anel de vedação no flange intermediário. O tubo oscilante e a conexão de liberação da válvula usam uma estrutura de conexão esférica, proporcionando à válvula liberdade de 360 graus e compensação de microposição. Esta válvula é ideal para meios limpos, como água, vapor, óleo, ácido nítrico, ácido acético e ureia, mas não é adequada para meios que contenham partículas sólidas ou alta viscosidade. É comumente usado em dutos para indústrias como petróleo, produtos químicos, farmacêuticos, fertilizantes e eletricidade.

Principais recursos do produto

Nossas válvulas de retenção soldadas de topo foram selecionadas por indústrias como energia, química, petróleo e conservação de água. Através de muitos anos de experiência, eles comprovadamente atendem às necessidades de diversas aplicações industriais.

Melhorando consistentemente para manter a qualidade do produto de alta qualidade.

Confiável por clientes nacionais e internacionais.

Sobre a válvula Hengnuo

tem 25 anos de experiência na fabricação de válvulas, localizada na base de fabricação de válvulas industriais chinesas - área da indústria de válvulas Zhejiang Lishui Bihu, a área de produção é de 18.000 metros quadrados. A Hengnuo Valve tem 150 funcionários, técnicos seniores com mais de 32 pessoas. Os principais produtos da empresa são válvulas gaveta, válvulas de retenção, válvulas globo e válvulas para estações de energia. A Hengnuo Valve também possui sua própria fundição, fundição que utiliza a mais avançada tecnologia de areia pré-revestida, fornece para a fábrica fundições de alta qualidade e alta precisão, melhorou muito a qualidade e o tempo de produção da Válvula Hengnuo.

Principais vantagens das válvulas de retenção soldadas de topo da válvula Hanno

A válvula de retenção soldada a topo da Hanno Valve oferece diversas vantagens distintas em relação aos projetos de válvula de retenção convencionais. A estrutura rotativa interna do balancim garante que todas as peças móveis permaneçam dentro do limite de pressão, minimizando possíveis caminhos de vazamento. Somente a junta de vedação do flange intermediário e o anel de vedação são pontos de contato externos, o que simplifica as rotinas de manutenção e inspeção.

A conexão esférica entre o tubo oscilante e a liberação da válvula proporciona liberdade de 360 graus e compensação de microposição. Este recurso permite que a válvula de retenção soldada de topo da Hanno Valve acomode pequenos desalinhamentos do tubo e expansão térmica sem emperramento. Como resultado, os usuários relatam intervalos de manutenção mais longos e desgaste reduzido nas superfícies de vedação.

Para profissionais de compras que buscam uma válvula de retenção soldada de topo confiável, a linha de produtos Hanno Valve oferece desempenho consistente em aplicações exigentes, incluindo petróleo e gás upstream, processamento químico e sistemas farmacêuticos de alta pureza.

Especificações Técnicas

Parâmetro	Especificação
Faixa de tamanho	1/2 polegada a 20 polegadas (DN15 a DN500)
Classe de Pressão	ASME Classe 150 a 2500, PN16 a PN420
Materiais do corpo	WCB, WC6, WC9, CF8, CF8M, CF3M, Aço Inoxidável Duplex
Materiais de assento e disco	SS304, SS316, revestimento duro Stellite (opcional)
Terminar conexão	Solda de topo termina ASME B16.25
Faixa de temperatura	-29 graus C a +425 graus C (maior mediante solicitação)
Mídia Aplicável	Água, vapor, óleo, ácido nítrico, ácido acético, ureia (somente mídia limpa)
Padrões de projeto	API 6D, ASME B16.34, ISO 15761

Comparação de materiais e limites operacionais

Grau de material	Pressão máxima de trabalho a 100 graus F	Serviço Típico
Aço Carbono WCB	285 psi (Classe 150) / 740 psi (Classe 300)	Água, vapor, óleo, gás
CF8M 316 Aço Inoxidável	275 psi (Classe 150) / 720 psi (Classe 300)	Meios corrosivos e ácidos, linhas farmacêuticas
CF3M Baixo Carbono 316L	275 psi (Classe 150)	Uréia, ácido nítrico, água de alta pureza
Liga de aço WC9	740 psi (Classe 300) até 540 graus C	Vapor de alta temperatura, aplicações em usinas de energia

Por que escolher válvulas de retenção soldadas de topo com válvula Hanno para o seu projeto

Ao adquirir uma válvula de retenção soldada de topo da Hanno Valve, você se beneficia de 25 anos de experiência em fabricação e de um processo de produção verticalmente integrado. A fundição interna utiliza tecnologia de areia pré-revestida para produzir peças fundidas de alta precisão, garantindo espessura de parede consistente e componentes livres de defeitos. Isso se traduz diretamente em desempenho confiável em campo.

A válvula de retenção soldada de topo Hanno Valve é confiável para clientes nacionais e internacionais em geração de energia, petróleo e gás, processamento químico e tratamento de água. Pedidos repetidos de grandes empresas de engenharia confirmam a durabilidade e a proposta de valor do produto.

Para compradores que buscam uma válvula de retenção soldada de topo que equilibre desempenho, confiabilidade e economia, a Hanno Valve oferece uma solução comprovada apoiada por um histórico de campo documentado e controle de qualidade abrangente.

Perguntas frequentes

P: As válvulas de retenção soldadas de topo da Hanno Valve podem ser instaladas em linhas verticais?
R: Sim, mas apenas com direção de fluxo ascendente (de baixo para cima). O disco depende da gravidade para fechar, portanto o fluxo vertical descendente não é recomendado. Entre em contato com a engenharia da Hanno Valve para obter orientação de instalação específica.

P: Quais meios não são adequados para essas válvulas?
R: A válvula de retenção soldada de topo da Hanno Valve é projetada para meios limpos. Não deve ser usado com fluidos que contenham partículas sólidas, lamas ou líquidos de alta viscosidade que possam impedir o assentamento adequado do disco.

P: Que documentação é fornecida com cada válvula?
R: A documentação padrão inclui certificado de teste de material (EN 10204 3.1), relatório de teste de pressão hidrostática, registro de inspeção visual e etiqueta de identificação da válvula. A inspeção de terceiros pode ser organizada mediante solicitação.

P: Qual é o prazo de entrega típico para válvulas de retenção soldadas de topo da Hanno Valve?
R: O prazo de entrega padrão é de 15 a 30 dias úteis, dependendo do tipo e quantidade do material. A fundição interna permite prazos de entrega mais curtos para materiais comuns como WCB e CF8M.

P: Como a conexão esférica melhora a vida útil?
R: A junta esférica fornece até mais ou menos 2 graus de compensação de desalinhamento angular. Isto reduz a tensão nos componentes do balancim e da dobradiça, evitando o desgaste prematuro causado pela expansão térmica do tubo ou pelas tolerâncias de instalação.

P: Estão disponíveis peças de reposição para válvulas de retenção soldadas de topo da Hanno Valve?
R: Sim, a Hanno Valve estoca juntas de vedação de reposição, anéis de vedação e conjuntos de acabamento completos para todos os tamanhos padrão. Entre em contato com o departamento de peças com o número de série da sua válvula para identificação correta.
