Guia de fundição de válvula gaveta API: O que você deve saber sobre fundição de corpo de válvula antes da produção

Quando as pessoas falam sobre válvulas gaveta, geralmente se concentram nas partes visíveis – o volante, a haste, a gaveta ou a estrutura de vedação. No entanto, o desempenho de uma válvula gaveta é frequentemente determinado por um componente que os usuários raramente veem: o corpo da válvula.

O corpo da válvula é o invólucro da válvula que contém pressão. Ele se conecta a tubulações, suporta componentes internos e suporta mudanças de pressão e temperatura durante a operação.

Em aplicações industriais como petróleo e gás, usinas de energia, processamento químico e sistemas de dutos, um pequeno problema dentro de uma peça fundida de válvula pode se tornar um problema sério após anos de operação.

É por issoFundição de válvula gaveta APInão é simplesmente um processo de conformação de metal. É uma combinação de ciência de materiais, tecnologia de fundição, tratamento térmico, usinagem e inspeção de qualidade.

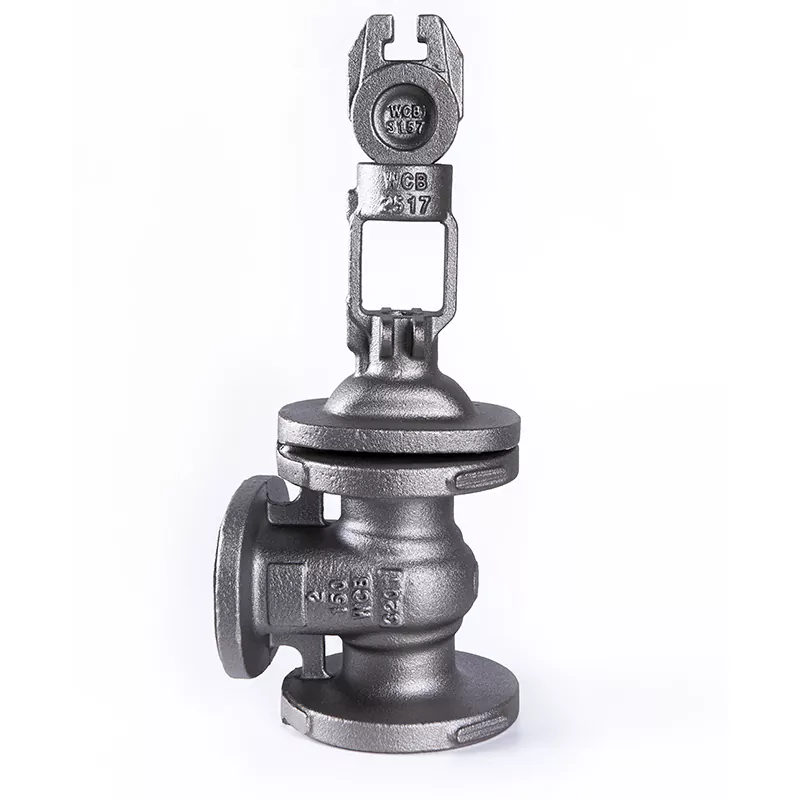

Por que os corpos das válvulas gaveta são geralmente feitos por fundição?

O corpo de uma válvula gaveta parece uma carcaça simples, mas sua estrutura interna é bastante complexa.

Dentro do corpo da válvula estão:

Passagens de fluxo;

Zonas de movimentação de portões;

Paredes portantes;

Seções de conexão de flange;

Vedação de superfícies.

Produzir tal estrutura a partir de uma peça sólida de metal exigiria usinagem extensiva, o que aumenta o desperdício de material e o tempo de fabricação.

A fundição permite que os fabricantes criem primeiro um formato quase final do corpo da válvula e depois usem processos de usinagem para finalizar áreas críticas.

Este método de fabricação oferece diversas vantagens:

Adequado para geometrias complexas;

Melhor aproveitamento de materiais;

Mais eficiente para produção de válvulas de grande porte;

Produção mais fácil de corpos de válvulas de grande porte.

Uma maneira simples de entender:

A fundição cria a estrutura, enquanto a usinagem cria a precisão.

Ambos os processos são importantes.

Os desafios ocultos por trás da fundição do corpo da válvula

Muitas pessoas pensam que se uma peça fundida parecer lisa por fora, é uma boa peça fundida.

Na realidade, alguns dos fatores de qualidade mais importantes estão escondidos dentro do metal.

Defeitos internos: o problema que você não consegue ver

Durante a fundição, o metal fundido muda de líquido para sólido. Se este processo não for devidamente controlado, podem surgir defeitos internos.

Problemas comuns de elenco incluem:

Porosidade

A porosidade refere-se a pequenos orifícios ou bolsas de ar dentro do metal.

Embora uma peça fundida possa parecer normal externamente, os poros internos podem reduzir:

Resistência mecânica;

Resistência à pressão;

Confiabilidade a longo prazo.

Para componentes que contêm pressão, como corpos de válvulas, o controle da porosidade é extremamente importante.

Cavidades de encolhimento

O metal se contrai naturalmente durante o resfriamento.

Se o sistema de alimentação não for projetado adequadamente, poderão formar-se espaços vazios no interior da peça fundida.

Esses defeitos podem afetar a capacidade do corpo da válvula de suportar a pressão operacional.

Inclusões não metálicas

Materiais estranhos presos dentro da estrutura metálica podem afetar as propriedades mecânicas.

Por esta razão, a produção de fundição profissional requer um controle rigoroso dos processos de fusão, vazamento e limpeza.

Métodos de fundição comuns

Diferentes projetos e aplicações de válvulas podem exigir diferentes métodos de fundição.

Fundição em Areia

A fundição em areia é um dos métodos mais utilizados para corpos de válvulas industriais.

Vantagens:

Adequado para válvulas de grandes tamanhos;

Opções de design flexíveis;

Econômico para muitas aplicações industriais.

É comumente usado para:

Válvulas para oleodutos;

Válvulas industriais de grande porte;

Equipamentos para usinas de energia.

Fundição de investimento

A fundição de precisão proporciona maior precisão dimensional em comparação com a fundição em areia tradicional.

É adequado para:

Componentes de válvulas menores;

Formas complexas;

Aplicações que requerem melhor acabamento superficial.

Fundição de espuma perdida

A fundição de espuma perdida usa um padrão de espuma que desaparece durante o processo de fundição.

Este método pode ajudar a criar estruturas internas complexas e reduzir os requisitos de usinagem.

O método de fundição adequado depende do tamanho da válvula, material, quantidade e requisitos de desempenho.

Por que a seleção de materiais é importante na fundição de válvulas gaveta API

Um corpo de válvula não funciona no mesmo ambiente em todos os lugares.

Uma válvula usada em um sistema de água e uma válvula usada em um oleoduto podem exigir materiais completamente diferentes.

Os materiais comuns incluem:

A seleção de materiais precisa considerar:

Temperatura de trabalho;

Classificação de pressão;

Características dos fluidos;

Condições de corrosão;

Requisitos de vida útil.

Escolher o material errado pode causar problemas mesmo que o processo de fundição em si seja excelente.

O que o padrão API significa para fundição de válvula gaveta?

Para válvulas industriais, os padrões API fornecem diretrizes relacionadas ao projeto, fabricação e testes.

Os padrões comuns relacionados às válvulas gaveta incluem:

API 600

Freqüentemente associado a válvulas gaveta de aço usadas em aplicações industriais e de petróleo.

Abrange requisitos relacionados ao projeto, materiais, dimensões e testes da válvula.

API 6D

Comumente usado para válvulas de dutos, especialmente em sistemas de transporte de petróleo e gás.

Esses padrões ajudam os fabricantes e compradores a manter expectativas consistentes quanto ao desempenho da válvula.

No entanto, cumprir um padrão não envolve apenas imprimir um certificado. Todo o processo de fabricação, desde o controle da matéria-prima até a inspeção final, precisa ser gerenciado de maneira adequada.

Como os fabricantes controlam a qualidade da fundição da válvula gaveta API

Uma fundição de válvula confiável requer múltiplas etapas de controle de qualidade.

Teste de composição química

Antes da produção, a composição do metal precisa ser verificada para garantir que o material atenda aos requisitos.

Diferentes elementos de liga influenciam:

Força;

Resistência à corrosão;

Desempenho de temperatura.

Tratamento térmico

O tratamento térmico ajuda a melhorar a estrutura interna da peça fundida.

Pode influenciar:

Dureza;

Resistência;

Propriedades mecânicas.

Ensaios Não Destrutivos (END)

Alguns defeitos não podem ser encontrados por inspeção visual.

Os métodos de inspeção comuns incluem:

Testes ultrassônicos;

Testes de partículas magnéticas;

Teste de líquido penetrante;

Testes radiográficos.

Esses métodos ajudam a identificar defeitos internos ou superficiais.

Inspeção Dimensional

Após a usinagem, as dimensões críticas precisam ser verificadas.

Isso garante uma montagem adequada com:

Portões;

Caules;

Flanges;

Conexões de pipeline.

Um mal-entendido comum

Muitos compradores comparam os corpos das válvulas principalmente pela aparência e pelo preço.

No entanto, duas peças fundidas semelhantes podem ter qualidades internas muito diferentes.

A diferença pode vir de:

Controle de matéria prima;

Experiência em fundição;

Gestão do processo de fundição;

Tratamento térmico;

Métodos de inspeção.

Para equipamentos sob pressão, a qualidade oculta dentro do metal é muitas vezes mais importante do que a aparência da superfície.

Perguntas frequentes

O que é uma fundição de válvula gaveta API?

Fundição de válvula gaveta APIrefere-se ao processo de fundição usado para fabricar componentes de válvulas gaveta, especialmente o corpo da válvula, de acordo com os requisitos da válvula industrial e os padrões API aplicáveis.

Por que os corpos das válvulas gaveta são comumente fabricados por fundição?

Porque os corpos das válvulas geralmente possuem estruturas complexas. A fundição pode criar essas formas de forma eficiente, reduzindo o desperdício de material e o tempo de usinagem.

Quais materiais são comumente usados ​​para peças fundidas de válvulas gaveta API?

Os materiais comuns incluem aço carbono, aço inoxidável, aço-liga e aço inoxidável duplex. A escolha depende das condições de trabalho.

Como os defeitos de fundição podem afetar o desempenho da válvula?

Defeitos como porosidade, cavidades de contração e inclusões podem reduzir a resistência, afetar a resistência à pressão e reduzir a vida útil.

A qualidade da fundição é mais importante que a precisão da usinagem?

Ambos são importantes. A fundição determina a estrutura interna e a resistência, enquanto a usinagem garante montagem adequada e desempenho de vedação.
