Quando escolher uma válvula gaveta operada por caixa de engrenagens em vez da válvula gaveta com volante padrão?
Durante a seleção da válvula gaveta, muitos compradores enfrentam esta questão: ambas são operadas manualmente, por que algumas válvulas gaveta usam volantes padrão enquanto unidades de grande porte exigem conjuntos de caixa de engrenagens?
Na verdade, a válvula gaveta operada por caixa de engrenagens não é um simples substituto para válvulas gaveta com volante manual padrão. A principal diferença está nos métodos de atuação. A escolha final depende das condições reais de serviço: tamanho da válvula, pressão, pressão diferencial, torque operacional e condições de acesso no local.
Não tome decisões baseadas apenas no diâmetro nominal ou na pressão nominal. A abordagem correta é verificar o torque operacional real e verificar se a força manual é suficiente para a operação da válvula.
Como funciona uma válvula gaveta com volante padrão?
Uma válvula gaveta com volante padrão aciona a haste diretamente por meio da rotação do volante. Os operadores giram o volante para mover a haste e o disco da comporta para cima e para baixo, para abrir ou fechar a tubulação.
Com estrutura simples e menos peças de transmissão, esse projeto é amplamente adotado para válvulas gaveta de pequeno e médio porte.
Cenários adequados para válvulas de gaveta com volante padrão
- Baixo torque operacional da válvula
- Espaço suficiente no local para operação manual direta
- Ciclos de abertura e fechamento pouco frequentes
- Preferência por estrutura simples e requisitos de baixa manutenção
Por exemplo, uma válvula gaveta média-pequena para serviço geral de água com baixa pressão de trabalho, baixa pressão diferencial na válvula e volante acessível normalmente funcionará bem com acionamento padrão do volante.

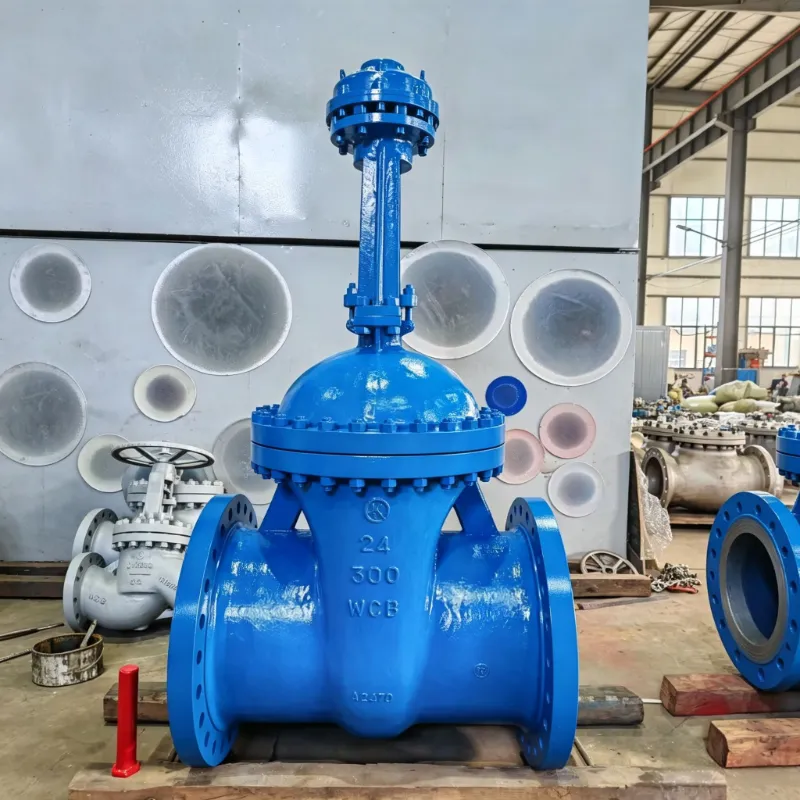

Qual é a função da válvula gaveta operada por caixa de engrenagens?
Uma válvula gaveta operada por caixa de engrenagens instala uma transmissão mecânica entre o volante e a haste da válvula. A redução da engrenagem aumenta o torque de saída, para que os operadores possam abrir ou fechar a válvula com muito menos força manual.
Observação: a caixa de engrenagens não alterará a pressão interna da tubulação nem reduzirá a pressão média. Só resolve o problema deforça operacional manual insuficiente.
Principais problemas resolvidos pela atuação da caixa de engrenagens
- Reduza a força manual necessária para a operação da válvula
- Válvulas de suporte com alta demanda de torque de ruptura
- Adequado para condições de trabalho de grande porte e alta carga
- Adequado para locais de instalação com espaço operacional limitado
Como a pressão e a pressão diferencial afetam a operação da válvula gaveta?
Muitas fontes afirmam simplesmente que “válvulas de alta pressão precisam de caixas de engrenagens”, o que não é totalmente exato.
Um fator crítico para a dificuldade de abertura da válvula épressão diferencial— a diferença de pressão entre os lados a montante e a jusante da válvula.
Por exemplo:
| Cenário | Pressão a montante | Pressão a jusante | Pressão Diferencial |
|---|---|---|---|
| A | 10 barras | 10 barras | 0 barra |
| B | 10 barras | 2 barras | 8 barras |
Embora ambos os cenários compartilhem uma pressão a montante de 10 bar, o Cenário B carrega uma pressão diferencial de 8 bar. É necessária uma força muito maior para levantar o disco da comporta.
A relação física básica pode ser resumida como:
Força = Pressão × Área
Dada uma área de suporte de pressão fixa, uma pressão diferencial mais alta gera uma força atuante maior.
No entanto, o torque operacional real não pode ser calculado apenas a partir da pressão. Também é afetado pela dimensão da válvula, projeto do disco da comporta, construção da haste, configuração da vedação e perda por atrito.
Por que não podemos selecionar a caixa de engrenagens apenas com base no tamanho da válvula?
Na prática da engenharia, existe um equívoco comum:
“Quanto maior o tamanho do DN, mais necessária se torna uma caixa de câmbio.”
Esta conclusão é enganosa.
Tomemos como exemplo a válvula gaveta DN300:
- Uma unidade DN300 instalada em sistema de água de baixa pressão com baixa pressão diferencial ainda pode funcionar com volante padrão.
- Outra unidade DN300 para tubulações industriais pesadas com alta pressão diferencial durante a abertura exigirá assistência da caixa de engrenagens.
Portanto, o tamanho nominal é apenas um índice de referência. O torque operacional real é o fator decisivo para a seleção da atuação.
Principais parâmetros a serem verificados ao especificar válvulas gaveta operadas por caixa de engrenagens
Para aplicações industriais críticas ou de grande porte, solicite os seguintes dados ao fabricante da válvula:
| Parâmetro | Descrição |
|---|---|
| Torque Operacional | O torque necessário durante a operação normal da válvula |
| Torque de ruptura | O torque inicial necessário para iniciar o movimento da válvula |
| Torque de assento | O torque necessário para fechar completamente a válvula |
| Classificação de pressão | A classe de pressão projetada da válvula |
| Pressão Diferencial | A diferença de pressão através da válvula durante a operação |
O torque de ruptura é particularmente importante. As válvulas que permanecem fechadas por longos períodos muitas vezes necessitam de torque extra para superar a resistência estática no momento da abertura.
Quando usar válvulas de gaveta com volante padrão?
As válvulas gaveta com volante padrão são preferidas para:
- Tamanhos nominais pequenos a médios
- Baixa frequência de operação
- Fácil acesso físico para operadores
- Torque operacional dentro da faixa manual aceitável
- Aplicações que exigem estrutura simples e manutenção conveniente
Quando usar válvulas gaveta operadas por caixa de engrenagens?
As válvulas gaveta operadas por caixa de engrenagens são recomendadas para:
- Válvulas gaveta industriais de grande porte
- Condições de trabalho que exigem alto torque de ruptura
- Válvulas instaladas em posições de difícil acesso
- Casos em que a operação manual direta se torna difícil
- Sistemas que requerem assistência de atuação mecânica estável
Válvula gaveta operada por caixa de engrenagens VS Válvula gaveta com volante: como decidir?
Ao escolher o tipo de atuação, não se concentre apenas em “qual é o tamanho da válvula” ou “qual é a pressão nominal”. Avalie todos os itens abaixo de forma abrangente:
- Pressão de trabalho real
- Pressão diferencial através do corpo da válvula
- Tamanho nominal da válvula
- Torque operacional necessário
- Condições de instalação no local
- Acesso do operador e modo de operação
Se um volante padrão satisfizer os requisitos de operação, adicionar uma caixa de engrenagens não traz nenhum valor extra. Quando a operação manual se torna extenuante e é necessário um alto torque, a atuação da caixa de engrenagens é a solução razoável.
Conclusão
Não há vencedor absoluto entre a válvula gaveta com volante padrão e a válvula gaveta operada por caixa de engrenagens.
As soluções de volante apresentam construção simples para ambientes operacionais favoráveis. As caixas de engrenagens reduzem a carga de trabalho manual por meio de transmissão mecânica, ideal para instalações de grande porte, de alta carga ou de difícil acesso.
O fluxo de trabalho de seleção correto deve seguir:
Condições de serviço → Pressão diferencial → Torque operacional → Seleção do tipo de atuador
Em vez da regra simplificada:
Tamanho de válvula maior = Deve adotar caixa de engrenagens.
