Processo de forjamento livre da válvula de retenção Inconel 600

Inconel 600 é uma liga de níquel-cromo conhecida por sua boa resistência à oxidação em altas temperaturas, resistência à corrosão e propriedades mecânicas estáveis. Devido a essas características, é amplamente utilizado em ambientes industriais exigentes, como equipamentos de processamento químico, sistemas de tratamento térmico e aplicações de tubulações de alta temperatura.

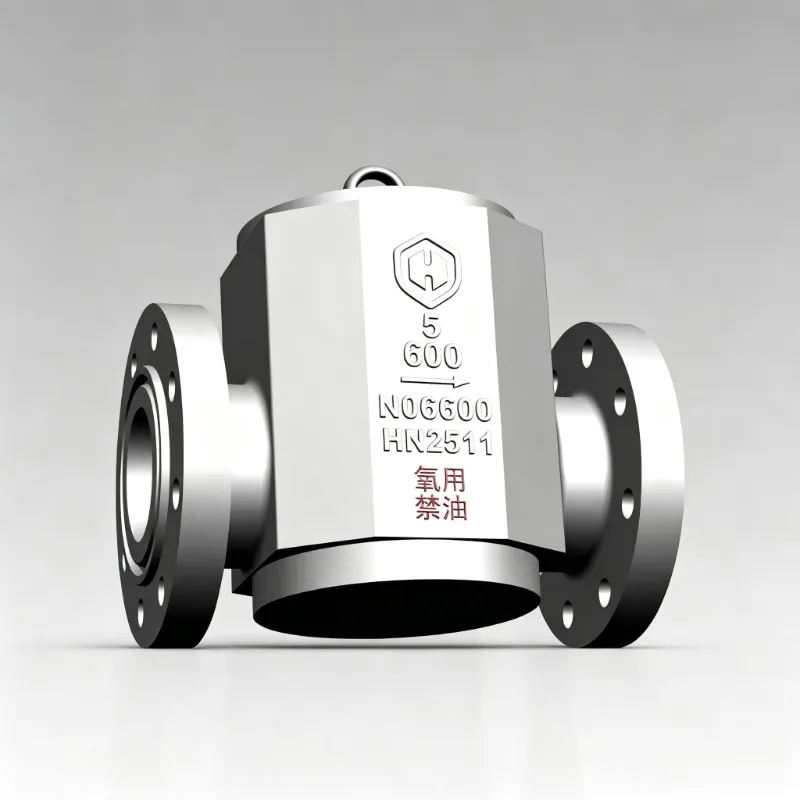

UmVálvula de retenção Inconel 600foi projetado para evitar o fluxo reverso em sistemas de tubulação e manter a direção correta do fluxo do meio. Para aplicações que envolvem temperaturas elevadas ou ambientes corrosivos, o corpo da válvula exige desempenho confiável do material e integridade estrutural. O forjamento livre é comumente usado na fabricação de componentes de válvulas de alta liga porque pode melhorar a densidade do material e otimizar a estrutura metálica interna.

Características do material Inconel 600 para forjamento de válvulas

O Inconel 600 consiste principalmente em níquel, cromo e ferro. O alto teor de níquel proporciona resistência à corrosão, enquanto o cromo melhora a resistência à oxidação em condições de alta temperatura. No entanto, em comparação com os aços convencionais, as ligas à base de níquel apresentam características de forjamento diferentes que requerem um controle cuidadoso do processo.

Alta resistência à deformação

O Inconel 600 possui resistência à deformação relativamente alta durante o trabalho a quente. O controle adequado da temperatura de forjamento é necessário para reduzir as cargas de forjamento e garantir deformação uniforme em todo o material.

Baixa condutividade térmica

Como as ligas à base de níquel têm menor condutividade térmica em comparação com muitos materiais de aço, o processo de aquecimento requer aumentos controlados de temperatura para reduzir o estresse térmico causado pelo aquecimento desigual.

Requisitos para Forjamento Uniforme

Como componente que contém pressão, o corpo da válvula requer uma boa continuidade estrutural. Operações adequadas de forjamento livre ajudam a refinar a estrutura interna e a melhorar a consistência geral da peça forjada.

Processo de fabricação da válvula de retenção Inconel 600 por forjamento livre

1. Inspeção e preparação de matérias-primas

Antes do forjamento, as matérias-primas do Inconel 600 são inspecionadas para confirmar o grau do material, a composição química e a qualidade da superfície. Os materiais qualificados são então cortados de acordo com as dimensões de forjamento exigidas, deixando margem de usinagem suficiente para processos subsequentes.

2. Processo de aquecimento

Antes do forjamento livre, o tarugo de Inconel 600 é aquecido sob condições controladas para atingir a plasticidade adequada à deformação. O processo de aquecimento deve garantir uma temperatura uniforme em todo o material, evitando tempo excessivo de retenção em altas temperaturas.

Considerações importantes durante o aquecimento incluem:

• Taxa de aquecimento controlada para reduzir o estresse térmico.
• Distribuição uniforme de temperatura dentro do tarugo.
• Evitar o crescimento excessivo de grãos causado pelo aquecimento prolongado.

3. Forjamento Livre e Modelagem

O processo de forjamento livre forma gradualmente a forma básica do corpo da válvula de retenção Inconel 600 através de múltiplas operações de deformação. Ao contrário do forjamento em matriz, o forjamento livre utiliza ferramentas gerais de forjamento e oferece maior flexibilidade para componentes grandes ou personalizados.

Perturbador

A perturbação comprime o tarugo ao longo de sua direção axial, aumentando a área da seção transversal e melhorando a compactação do material. Esta operação ajuda a reduzir a folga interna e melhora a estrutura forjada.

Desenhando

O estiramento altera o comprimento e a forma da seção transversal do tarugo. O controle adequado da deformação ajuda a criar um padrão de fluxo metálico contínuo dentro do corpo forjado da válvula.

Perfuração e Expansão de Furo

Para corpos de válvulas de retenção com passagens de fluxo internas, operações de perfuração e expansão de furos podem ser usadas para criar a estrutura interna básica, mantendo a margem de usinagem para o processamento final.

Ajuste Final de Forjamento

Após várias operações de forjamento, o corpo forjado é ajustado para atingir a forma e as dimensões gerais necessárias antes da usinagem.

Tratamento térmico após forjamento

Após o forjamento livre, os forjados da válvula de retenção Inconel 600 geralmente passam por tratamento térmico para melhorar a estabilidade estrutural e aliviar as tensões residuais geradas durante a deformação.

Os principais objetivos do tratamento térmico incluem:

• Melhorar a uniformidade estrutural.
• Reduzindo a tensão residual do forjamento.
• Melhorando a estabilidade durante as condições de serviço.

O processo específico de tratamento térmico depende dos requisitos do produto, da condição do material e do ambiente de aplicação.

Processo de usinagem de corpo de válvula forjado

Após forjamento e tratamento térmico, o corpo da válvula Inconel 600 requer usinagem de precisão para atingir as dimensões projetadas e o desempenho de vedação.

As operações de usinagem típicas incluem:

• Usinagem externa do corpo da válvula.
• Usinagem de passagem de fluxo.
• Usinagem de superfície de vedação.
• Usinagem final de conexão.
• Processamento dimensional final.

Como o Inconel 600 é considerado uma liga de difícil usinagem, são necessárias ferramentas de corte adequadas e parâmetros de usinagem otimizados para manter a eficiência do processamento e a qualidade da superfície.

Inspeção de qualidade da válvula de retenção forjada Inconel 600

Como componente de uma válvula que suporta pressão, uma válvula de retenção Inconel 600 exige rigorosa inspeção de qualidade durante toda a fabricação.

Teste de composição química

A análise química é realizada para confirmar se a composição do material atende aos requisitos das especificações da liga Inconel 600.

Testes Não Destrutivos

Os métodos comuns de testes não destrutivos incluem:

• Teste Ultrassônico (UT)
• Teste de Líquido Penetrante (PT)

Essas inspeções ajudam a identificar descontinuidades internas e defeitos superficiais.

Inspeção Dimensional

As dimensões críticas do corpo forjado da válvula são verificadas de acordo com os desenhos de engenharia para garantir montagem e operação adequadas.

Teste de pressão

A válvula de retenção concluída é testada sob pressão para verificar a resistência à pressão e o desempenho da vedação antes da entrega.

Vantagens do forjamento livre para fabricação de válvulas de retenção Inconel 600

Utilização aprimorada de materiais

O forjamento livre permite que o material se aproxime do formato final do corpo da válvula, reduzindo a margem de usinagem desnecessária e melhorando o uso do material.

Melhor Estrutura Interna

A deformação plástica durante o forjamento ajuda a melhorar a compactação do material e promove uma estrutura interna mais contínua.

Adequado para componentes grandes e personalizados

Como o forjamento livre não é limitado por moldes fixos, ele oferece flexibilidade para a fabricação de corpos de válvulas de tamanhos especiais e componentes de alta liga.

Conclusão

A produção de forjamento livre das válvulas de retenção Inconel 600 envolve vários processos controlados, incluindo inspeção de matéria-prima, aquecimento, forjamento, tratamento térmico, usinagem e testes finais. Cada estágio influencia a qualidade e a confiabilidade do serviço da válvula acabada.

Através do controle adequado do processo de forjamento, as válvulas de retenção Inconel 600 podem utilizar totalmente as vantagens dos materiais de liga à base de níquel e fornecer desempenho estável para aplicações industriais exigentes, corrosivas e de alta temperatura.
