Por que as válvulas de gaveta com volante ainda são uma escolha confiável para isolamento de tubulações industriais

Resumo: Válvulas de gaveta com volantepermanecem uma solução prática para isolamento de tubulações porque combinam uma estrutura mecânica simples, operação manual, vedação estável e ampla flexibilidade de aplicação.Hanãofornece soluções de válvulas duráveis ​​projetadas para sistemas de tubulações industriais e civis, com configurações de materiais e recursos de fabricação adequados para ambientes de serviço exigentes. Este guia explica como funcionam as válvulas de gaveta com volante, suas principais vantagens, requisitos de instalação, práticas de manutenção e os fatores que os compradores devem considerar ao selecionar um fornecedor confiável de válvulas.

Índice

• O que são válvulas de gaveta com volante?
• Como funcionam as válvulas de gaveta com volante?
• Quais são os principais benefícios?
• Quais materiais são comumente usados?
• Onde as válvulas de gaveta com volante são usadas?
• Como você deve selecionar a válvula certa?
• Quais são os requisitos de instalação e manutenção?
• Como as válvulas de gaveta com volante se comparam a outras opções?
• Perguntas frequentes

O que são válvulas de gaveta com volante?

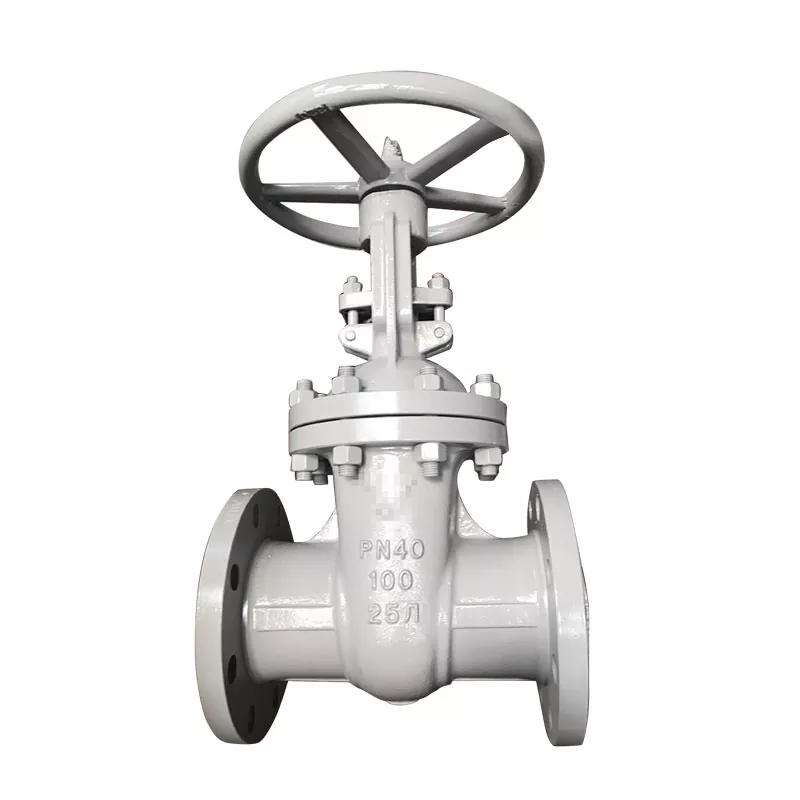

Válvulas de gaveta com volantesão válvulas de isolamento operadas manualmente que usam um volante giratório para mover a haste da válvula e levantar ou abaixar uma comporta. Quando a comporta é levantada da sede, a tubulação é aberta e o meio pode passar. Quando o portão entra em contato próximo com o assento, a passagem é fechada.

Ao contrário das válvulas de controle projetadas para ajuste de fluxo contínuo, as válvulas gaveta destinam-se principalmente a serviços totalmente abertos ou totalmente fechados. Este princípio operacional os torna particularmente úteis onde o isolamento confiável do pipeline é mais importante do que a capacidade de estrangulamento.

De acordo com as informações do produto da Hanno, suas válvulas de guilhotina apresentam uma construção relativamente simples e um método de operação manual, tornando-as adequadas para diversas aplicações industriais e civis.

Como funcionam as válvulas de gaveta com volante?

O princípio de funcionamento é relativamente simples. Girar o volante converte o movimento rotativo em movimento linear da haste. A haste então move o portão verticalmente até que o portão atinja a posição aberta ou fechada necessária.

1. Rotação do volante:O operador gira o volante manualmente.
2. Movimento da haste:A haste se move de acordo com o sentido de rotação.
3. Movimento do portão:A comporta se desloca para cima ou para baixo dentro do corpo da válvula.
4. Isolamento de fluxo:A comporta se separa ou entra em contato com a sede da válvula.
5. Posição final:A válvula permanece totalmente aberta ou totalmente fechada durante o serviço normal.

Para operação padrão, Hanno especifica rotação no sentido horário para fechamento e rotação anti-horária para abertura. A orientação do produto da empresa também enfatiza que as válvulas gaveta não devem ser usadas para estrangulamento.

Quais são os principais benefícios das válvulas de gaveta com volante?

A popularidade contínua das válvulas de gaveta com volante está amplamente associada à sua simplicidade mecânica e função de isolamento confiável. Para instalações onde a atuação elétrica ou pneumática é desnecessária, a operação manual também pode reduzir a complexidade do sistema.

Hanão descreve suas válvulas de gaveta com volante como oferecendo uma estrutura simples, controle manual, desempenho de vedação estável e adequação para uma ampla gama de aplicações.

Quais materiais são comumente usados?

A seleção do material tem influência direta na durabilidade da válvula, no desempenho da vedação, na resistência à corrosão e na adequação para diferentes meios e condições operacionais. Portanto, os compradores devem avaliar a especificação completa do material em vez de selecionar uma válvula com base apenas no tamanho nominal.

Por exemplo, a configuração da válvula de gaveta com volante publicada por Hanno lista um corpo 25L, superfície de sede 13Cr, haste 2Cr13, junta de grafite 304 plus, gaxeta de grafite expandida, rolamentos GCr15, porca de haste de latão e volante QT400.

Para aquisição real, a especificação final do material deve sempre ser verificada em relação à pressão, temperatura, meio, condições de corrosão do projeto, padrões aplicáveis ​​e desenho de válvula aprovado.

Onde as válvulas de gaveta com volante são usadas?

Por serem principalmente dispositivos de isolamento, as válvulas de gaveta com volante podem ser incorporadas em muitos sistemas de tubulações onde os operadores precisam de um método direto para interromper ou restaurar o fluxo.

• Petróleo e refino:Isolamento de pipeline e desligamento do sistema de processo.
• Processamento químico:Isolamento de linhas de processos e utilidades compatíveis.
• Geração de energia:Apoiando o isolamento em sistemas de água, vapor e utilidades.
• Água e águas residuais:Isolamento da linha principal e do equipamento.
• Fabricação industrial:Isolamento manual de pipelines de processo.
• Sistemas civis gerais:Aplicações onde o desligamento manual da tubulação é suficiente.

A linha mais ampla de válvulas gaveta da Hanno está posicionada para indústrias que incluem aplicações de petróleo, química, farmacêutica, fertilizantes, geração de energia, água e águas residuais, marinha, metalurgia e energia.

Como você deve selecionar a válvula certa?

A escolha de uma válvula gaveta com volante deve começar com as condições de operação e não apenas com o preço. Uma válvula tecnicamente adequada pode melhorar a confiabilidade do serviço e reduzir os riscos de manutenção durante a vida útil do equipamento.

1. Determine o tamanho nominal:Combine o tamanho da válvula com os requisitos da tubulação e da conexão.
2. Confirme a classificação de pressão:Selecione uma classe de pressão apropriada para as condições máximas de operação do sistema.
3. Avalie a temperatura:Considere as temperaturas operacionais normais e máximas/mínimas.
4. Identifique o meio:Verifique a compatibilidade com água, óleo, gás, produtos químicos, vapor ou outros meios.
5. Escolha o corpo e os materiais de acabamento:Considere corrosão, erosão, temperatura e requisitos mecânicos.
6. Verifique o tipo de conexão:Confirme se é necessária conexão flangeada, soldada de topo, rosqueada ou outra.
7. Verifique o torque operacional:Válvulas grandes ou alta pressão diferencial podem exigir uma caixa de engrenagens em vez de operação manual direta.
8. Confirme os padrões aplicáveis:Revise as especificações do projeto e os padrões necessários de design, testes e certificação.

Este último ponto é particularmente importante para os contratos industriais. A Hanno também fabrica válvulas gaveta operadas por caixa de engrenagens para válvulas maiores, onde a operação direta do volante pode exigir esforço manual excessivo. Sua linha publicada de válvulas gaveta para caixa de engrenagens abrange DN150–DN1400 e classes de pressão até Classe 2500.

Quais são os requisitos de instalação e manutenção?

A instalação correta é essencial para manter o desempenho da vedação e reduzir problemas operacionais desnecessários. Antes da instalação, a câmara da válvula e as superfícies de vedação devem ser limpas para remover sujeira, areia e outros contaminantes.

Lista de verificação de instalação

• Verifique o modelo da válvula e as dimensões da conexão.
• Confirme a orientação de instalação necessária.
• Limpe as superfícies de vedação antes da montagem.
• Aperte os parafusos de conexão uniformemente.
• Verifique a compressão da gaxeta sem impedir o movimento suave da haste.
• Deixe espaço suficiente para operação e manutenção do volante.
• Siga as instruções do fabricante para válvulas equipadas com mecanismos de transmissão.

Hanão recomenda especificamente evitar colisões ou manuseio inadequado dos volantes e manter espaço adequado para operação. Para válvulas operadas com frequência, sua orientação recomenda a lubrificação pelo menos uma vez por mês.

A inspeção regular também deve se concentrar na condição da gaxeta, movimento da haste, vazamento, integridade do volante, conexões de flange e resistência operacional incomum. Se for necessária força excessiva, os operadores deverão investigar a causa em vez de utilizar barras de extensão ou outras ferramentas improvisadas.

Como as válvulas de gaveta com volante se comparam a outras opções?

O melhor tipo de válvula depende da função pretendida. As válvulas de gaveta com volante são particularmente apropriadas quando o principal requisito é o isolamento manual confiável, em vez da regulação de fluxo contínuo.

Uma válvula gaveta não deve, portanto, ser selecionada simplesmente porque é barata ou familiar. A questão crítica é se o princípio de funcionamento da válvula corresponde à função real da tubulação.

Perguntas frequentes sobre válvulas de gaveta com volante

1. Para que são utilizadas principalmente as válvulas de gaveta com volante?

Eles são usados ​​principalmente para abrir ou fechar totalmente o fluxo do pipeline. Normalmente não se destinam a estrangulamento ou regulação de fluxo contínuo.

2. As válvulas de gaveta com volante podem ser operadas sem eletricidade?

Sim. Uma configuração padrão operada por volante utiliza operação mecânica manual e, portanto, normalmente não requer uma fonte de energia elétrica externa.

3. Para que lado você gira um volante para fechar uma válvula gaveta?

Para a configuração Hanno, a rotação no sentido horário fecha a válvula e a rotação no sentido anti-horário a abre. Confirme sempre as instruções de funcionamento fornecidas com a válvula específica.

4. Uma válvula gaveta pode ser usada para estrangulamento?

Não. As válvulas gaveta são geralmente projetadas para serviço totalmente aberto ou totalmente fechado. Usá-los para estrangulamento pode contribuir para condições de fluxo indesejáveis ​​e desgaste prematuro.

5. Com que frequência uma válvula de gaveta com volante operada com frequência deve ser lubrificada?

Hanão recomenda a lubrificação pelo menos uma vez por mês para válvulas que são frequentemente abertas e fechadas, enquanto os intervalos de manutenção reais também devem refletir as condições de serviço e as instruções de manutenção do fabricante.

6. Quando devo escolher uma válvula gaveta operada por caixa de engrenagens?

Uma configuração de caixa de engrenagens pode ser considerada quando o tamanho da válvula, a pressão diferencial ou o torque operacional tornam a operação direta do volante impraticável. A Hanno posiciona especificamente as válvulas gaveta da caixa de engrenagens para aplicações onde são necessárias vantagens mecânicas adicionais.

Conclusão: As válvulas de gaveta com volante são uma escolha inteligente para isolamento de tubulações?

Para sistemas de tubulações que exigem fechamento confiável em vez de regulação de fluxo contínuo, as válvulas de gaveta com volante continuam sendo uma escolha prática e versátil. Sua estrutura mecânica simples, operação manual, interface de vedação estável e configurações de materiais adaptáveis ​​os tornam adequados para muitas aplicações industriais e civis. Selecionar o tamanho, a classificação de pressão, o material, a conexão e a configuração operacional corretos é essencial para o desempenho a longo prazo. Se você estiver adquirindo válvulas de gaveta com volante confiáveis ​​de um fabricante chinês ou precisar de ajuda para combinar uma válvula com seus requisitos de tubulação,Contate-nosna Hanno para especificações de produtos, orientação técnica e um orçamento adaptado ao seu projeto.
