Válvulas gaveta, válvulas de retenção e válvulas globo: como escolher a válvula certa?

Válvulas de gaveta, Válvulas de retenção, eVálvulas globosão amplamente utilizados em sistemas de tubulação industrial, mas são projetados para diferentes requisitos de controle de fluxo. Uma válvula gaveta é usada principalmente para isolar uma tubulação, uma válvula de retenção evita o fluxo reverso, enquanto uma válvula globo é comumente selecionada para regulação de fluxo.

Compreender como esses três tipos de válvula funcionam e onde são normalmente usados ​​pode tornar a seleção da válvula mais simples, especialmente ao trabalhar com diferentes condições de pressão, temperatura e meio.

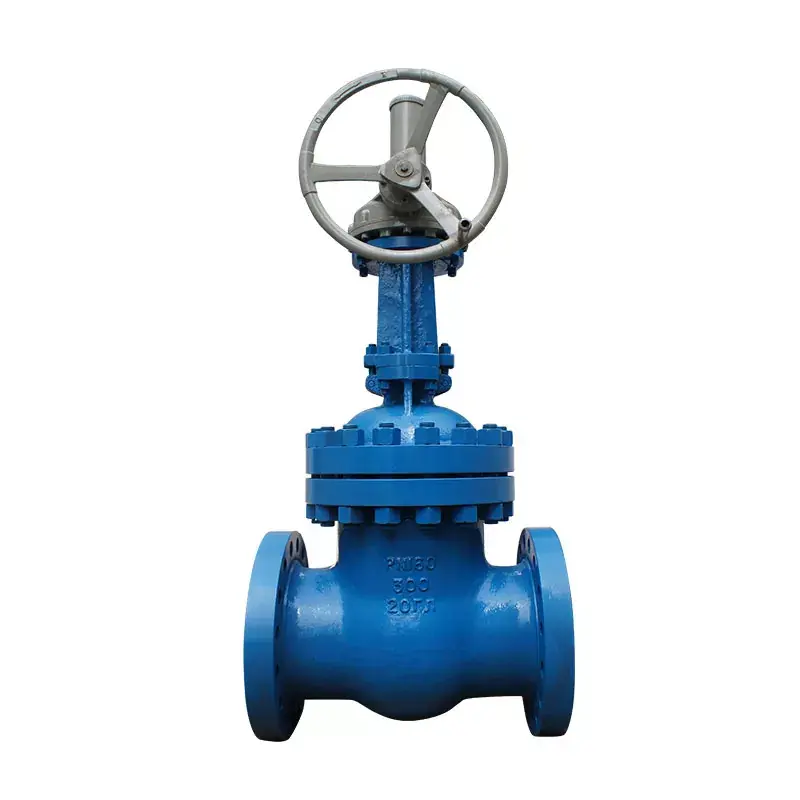

Para que serve uma válvula gaveta?

A válvula de gavetaabre e fecha a tubulação movendo uma comporta ou cunha para longe ou para dentro da passagem de fluxo. Quando totalmente aberta, a comporta é levantada para fora do caminho de fluxo principal, tornando este tipo de válvula adequado para aplicações onde a tubulação precisa estar totalmente aberta durante a operação normal.

As válvulas gaveta são geralmente usadas como válvulas de isolamento em vez de válvulas de estrangulamento. Eles são comumente instalados onde uma seção de tubulação precisa ser desligada para manutenção, substituição de equipamento ou controle de processo.

Aplicações comuns de válvulas gaveta

• Oleodutos e gasodutos
• Sistemas de tratamento de água
• Usinas de energia
• Sistemas de processamento químico
• Tubulações de processos industriais
• Sistemas de vapor e utilitários

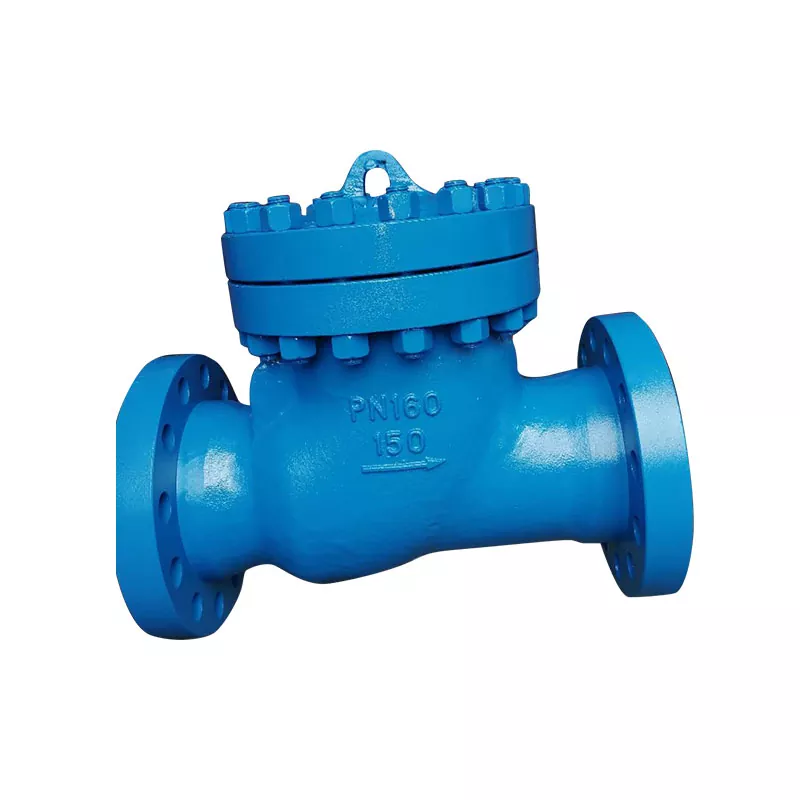

O que uma válvula de retenção faz?

Aválvula de retençãofoi projetado para permitir que o fluido se mova em uma direção, evitando que ele flua para trás. Ao contrário das válvulas gaveta e globo operadas manualmente, a maioria das válvulas de retenção funciona automaticamente de acordo com as condições de fluxo e pressão na tubulação.

Isto torna as válvulas de retenção particularmente úteis para proteger bombas, compressores e outros equipamentos contra fluxo reverso que pode afetar a operação do sistema.

Aplicações comuns de válvulas de retenção

• Linhas de descarga da bomba
• Sistemas de abastecimento de água
• Sistemas de caldeira e vapor
• Processamento de petróleo e gás
• Dutos químicos
• Sistemas de água de resfriamento

As válvulas de retenção estão disponíveis em diferentes designs, como válvulas de retenção de giro e válvulas de retenção de elevação. O projeto apropriado depende de fatores que incluem direção do fluxo, posição de instalação, pressão, características do fluido e a resposta necessária ao fluxo reverso.

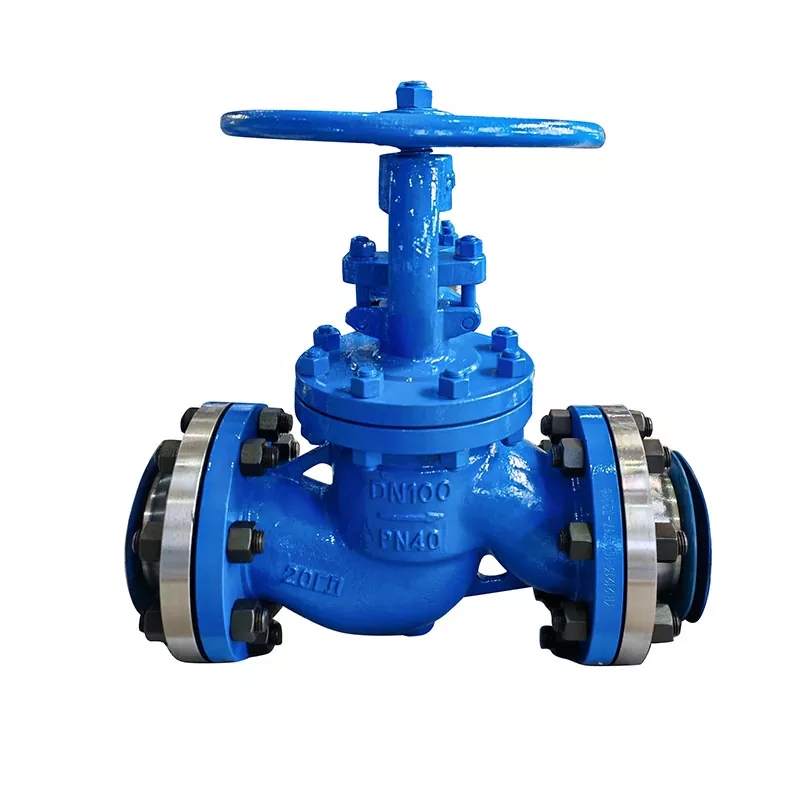

Para que foi projetada uma válvula globo?

A válvula globousa um disco móvel e assento para controlar a passagem do fluxo. Sua construção o torna adequado para aplicações onde o fluxo precisa ser ajustado, em vez de simplesmente ligá-lo ou desligá-lo totalmente.

As válvulas globo são, portanto, comumente usadas para estrangulamento e regulação de fluxo em sistemas de processos industriais. Eles podem ser operados manualmente ou combinados com um atuador quando o controle automático for necessário.

Aplicações comuns de válvulas globo

• Tubulações de vapor
• Sistemas de água de resfriamento
• Equipamento de processamento químico
• Sistemas de geração de energia
• Sistemas de aquecimento
• Linhas de processos industriais

Válvula gaveta vs. válvula de retenção vs. válvula globo

Qual válvula é melhor para controle de fluxo?

A escolha certa depende do que a válvula precisa realizar no sistema de tubulação.

• Para isolamento de pipeline:Uma válvula gaveta é geralmente considerada quando o principal requisito é interromper ou restaurar o fluxo.
• Para prevenção de refluxo:Uma válvula de retenção é usada para manter o meio se movendo na direção pretendida.
• Para regulação de fluxo:Uma válvula globo é comumente selecionada quando o fluxo precisa ser ajustado durante a operação.

Esses tipos de válvula não são necessariamente alternativas entre si. Em muitos sistemas industriais, eles são instalados juntos porque cada um desempenha uma função diferente.

O que você deve considerar ao selecionar uma válvula industrial?

1. Meio Fluido

Identifique o meio que flui pela tubulação, como água, vapor, óleo, gás ou produtos químicos. O meio afeta o material da válvula, os requisitos de vedação e a construção geral.

2. Pressão e Temperatura

Verifique a pressão e a temperatura de trabalho do sistema antes de selecionar uma válvula. Serviços de alta pressão e alta temperatura podem exigir materiais específicos de corpo, acabamento, sede e vedação.

3. Tamanho do pipeline

O tamanho da válvula deve corresponder à tubulação e às condições de vazão exigidas. O tipo de conexão e os padrões aplicáveis ​​também devem ser confirmados antes do pedido.

4. Direção do Fluxo

A direção do fluxo é especialmente importante ao selecionar e instalar uma válvula de retenção. A válvula deve ser instalada de acordo com a direção de fluxo projetada para funcionar corretamente.

5. Isolamento ou Regulamentação

Uma das maneiras mais simples de restringir a seleção da válvula é determinar se a aplicação requer isolamento, proteção contra fluxo reverso ou regulação de fluxo.

6. Método Operacional

Dependendo da aplicação, as válvulas podem ser operadas manualmente ou equipadas com atuadores pneumáticos, elétricos ou outros para operação remota ou automática.

Válvulas gaveta, válvulas de retenção e válvulas globo podem ser usadas no mesmo sistema?

Sim. Esses três tipos de válvulas podem executar funções diferentes dentro do mesmo sistema de tubulação.

Por exemplo, um sistema de bomba pode usar uma válvula gaveta para isolar a tubulação durante a manutenção, uma válvula de retenção para evitar fluxo reverso e uma válvula globo em outra seção onde o ajuste de fluxo é necessário.

O importante é não selecionar uma válvula simplesmente porque ela corresponde ao tamanho da tubulação. O tipo de válvula deve primeiro corresponder à função necessária, seguido pela pressão, temperatura, meio, materiais, padrões de conexão e condições operacionais.

Perguntas frequentes sobre válvulas gaveta, válvulas de retenção e válvulas globo

Uma válvula gaveta pode ser usada para estrangulamento?

As válvulas gaveta são projetadas principalmente para isolamento, em vez de estrangulamento contínuo. Se for necessário um ajuste regular do fluxo, uma válvula globo pode ser mais adequada.

Uma válvula de retenção precisa de operação manual?

A maioria das válvulas de retenção opera automaticamente através da pressão e do fluxo do meio, portanto normalmente não requerem operação manual.

Uma válvula globo pode ser usada para fechamento?

Uma válvula globo pode fornecer fechamento, mas sua principal vantagem é a regulação do fluxo. A escolha apropriada depende dos requisitos do sistema de tubulação.

Como escolho entre uma válvula gaveta e uma válvula globo?

Se o principal requisito for isolar uma tubulação, geralmente é considerada uma válvula gaveta. Se a aplicação exigir ajuste de fluxo repetido ou controlado, uma válvula globo geralmente é mais apropriada.

Quais informações são necessárias ao comprar uma válvula industrial?

Informações importantes normalmente incluem tipo de válvula, tamanho nominal, classificação de pressão, temperatura de trabalho, meio, padrão de conexão, requisitos de material e método de operação. Aplicações especiais também podem exigir informações sobre condições de vazão e instalação.
